Fireproof Facility

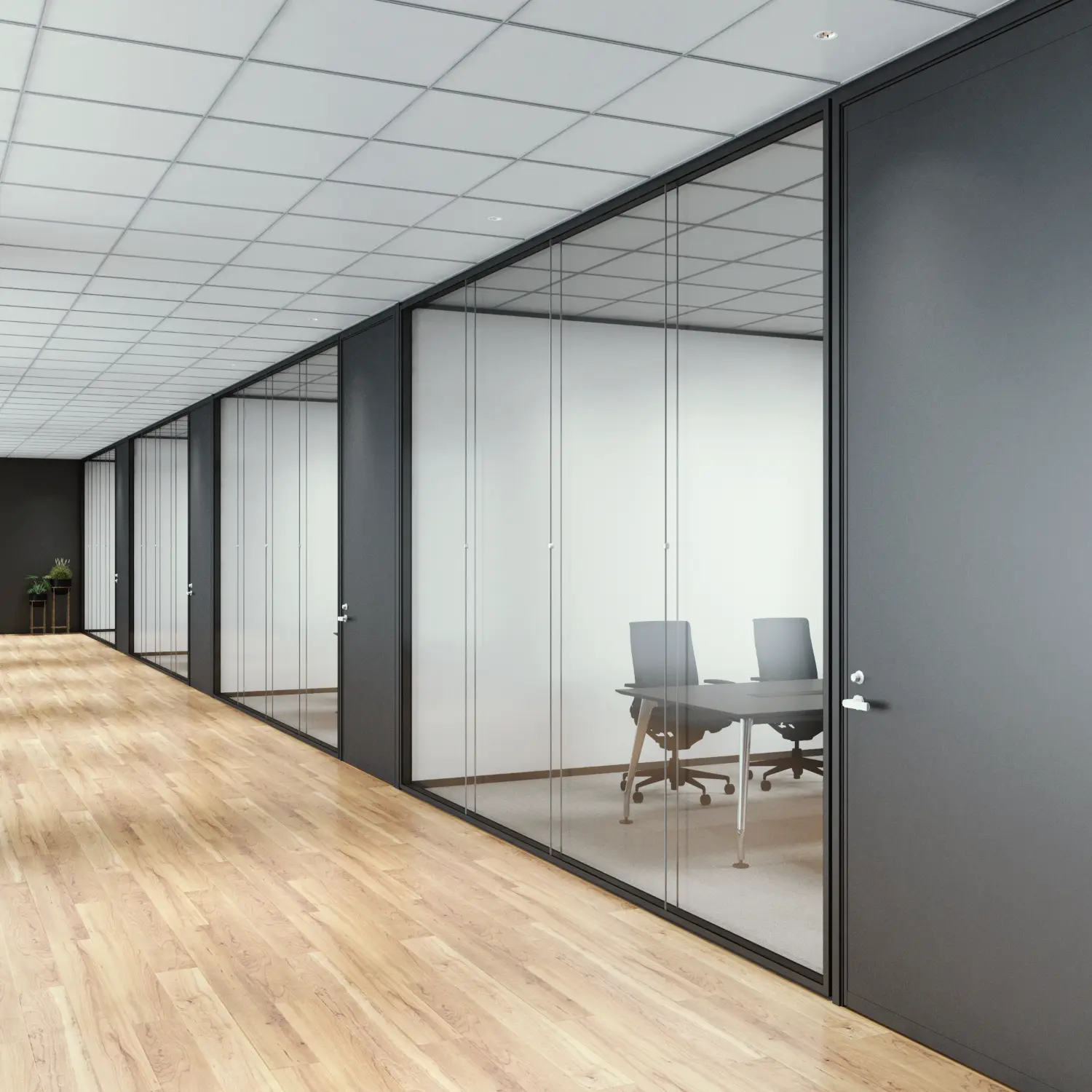

10分間/20分間防火設備

安全性と意匠性を備えたビル設計へ

background

建築基準法に「避難安全検証法※1 ： 2000年6月」が加えられ、
避難安全上パーティションの開口部に防火設備の性能が求められるようになりました。
コクヨ株式会社は、2010年にガラスパーティションの防火設備※2の大臣認定を取得。
2021年には改正された避難安全検証法ルートB2で規定された10分間防火設備※3でも
連装ガラスパーティションとして日本で初めて大臣認定を取得。
避難安全検証法に基づいた避難安全設計向けのガラスパーティションをラインアップしています。

※1. 避難安全検証法：避難安全検証法とは、建物火災時の避難行動および煙・ガスの性状を予測し、避難経路の各部分において在館者の避難が終了するまでに煙やガスにより危険な状態にならないかを確認する手法。なお、10分間防火設備は、ルートB1では使うことができません。　※2. 防火設備：火災が起こった際に炎や煙が拡散することを防ぎ、避難経路を確保することを目的として建築基準法に規定された設備。防火扉や防火シャッター、耐火スクリーンなどが該当。※3. 10分間防火設備：周囲で発生した火災に対して、10分間は加熱面以外の面に火炎を出さない性能を有しているものとして政令で定める技術的基準に適合するもの。

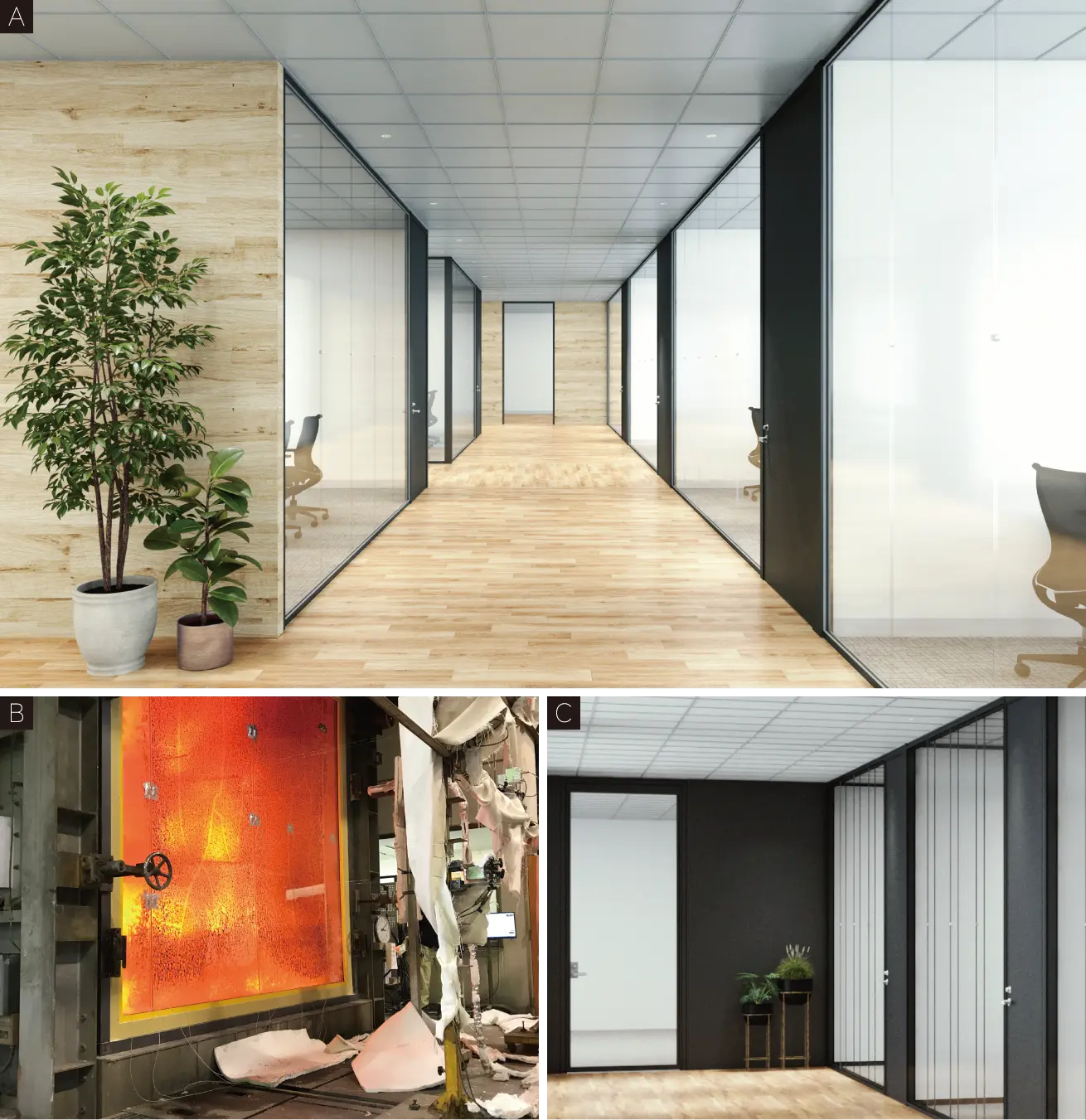

detail

高い意匠性

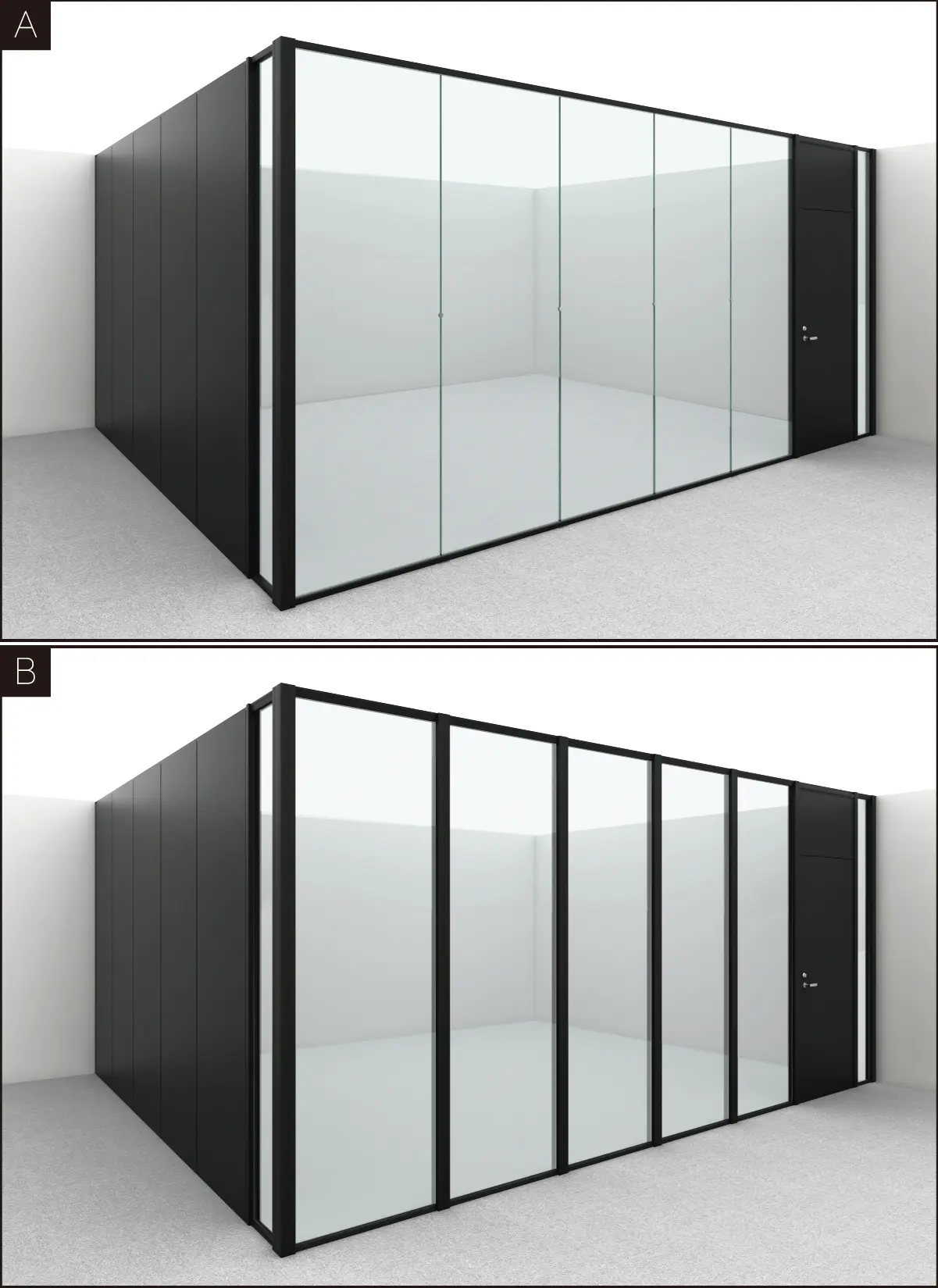

ガラス間に鋼製の縦枠がないため、壁一面がガラスのような開放感を与えます。さらにガラス間目地のシーリングに高透明性の材料を使用することで、よりガラス面の連続性を高めることが可能です。また、ガラス表面にドット柄やストライプ柄などのガラスフィルムを貼ることで、デザイン性が向上するとともに視線を柔らかく遮り、一般執務エリアから応接・役員エリアまで幅広く使用できます。

高い防火性能

直径約30mmの面外変形防止用金具により、火炎が噴出する隙間の発生を抑止します。無対策では、300℃を超えると隙間が発生し始め、600℃の火炎にさらされると90mmほどの隙間が発生しますが、本開発品は600℃の火炎にさらされても隙間が発生しません。

高い汎用性

厚さ70mm～130mmのコクヨ製不燃スチールパーティションと連結できるため、通常のオフィスレイアウトの中で自由に配置することが可能です。

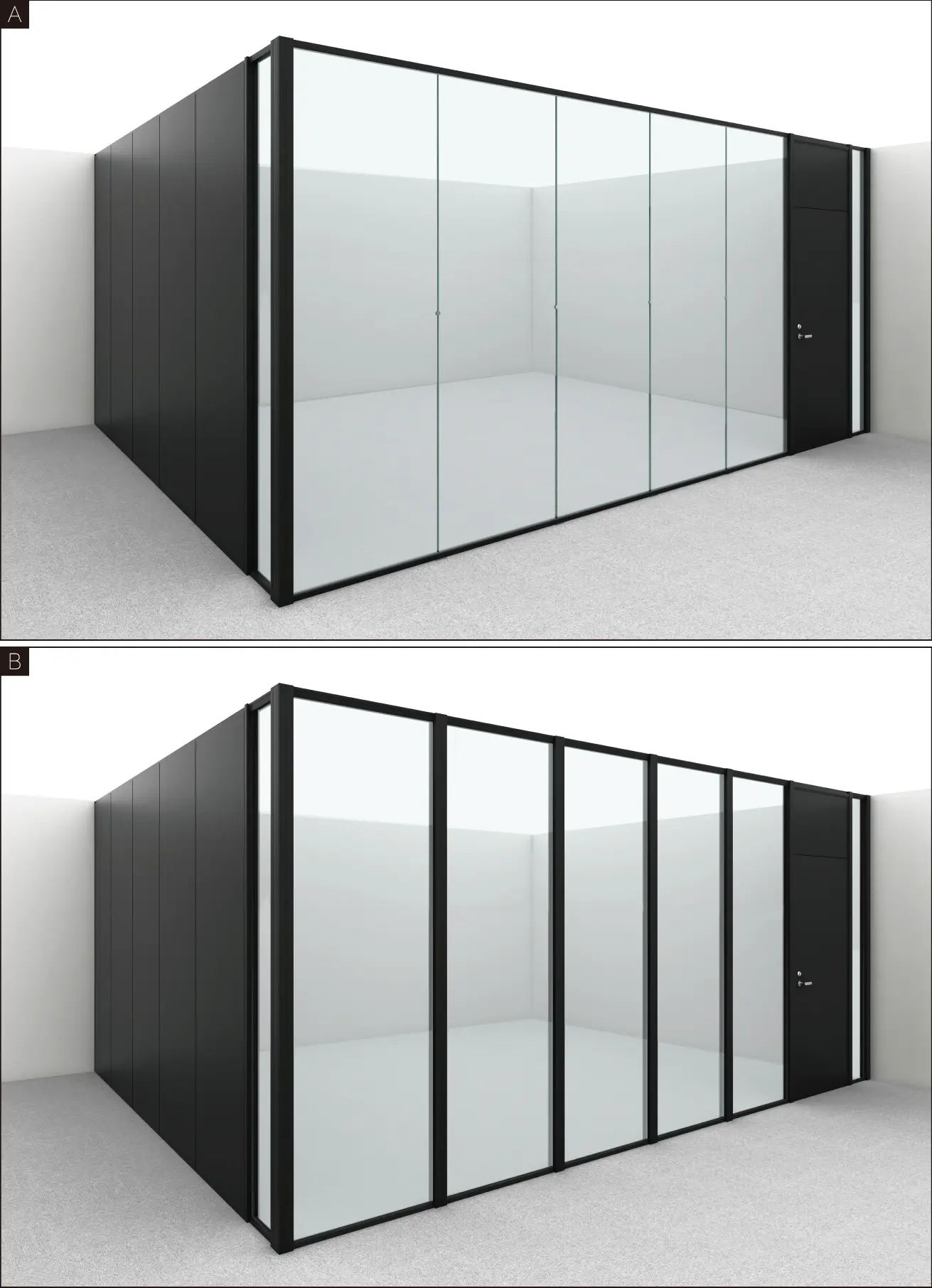

type

10分防火設備

■プランナーウォールRAYS／RAYS EXE
■プランナーウォール21LIM

避難安全検証法ルートB2で新設された10分間の遮炎性能を持つ個別認定品です。避難安全検証法ルートＣで使用する場合は、予め10分間防火設備をルートＣ認定仕様に組み込む必要があります。

避難安全検証法（性能規定）/ルートB2・C

20分防火設備

■プランナーウォールGa
■プランナーウォール21

従来からの20分間の遮炎性能を持つ個別認定品です。

仕様規定/ルートA

避難安全検証法（性能規定）/ルートB1・B2・C

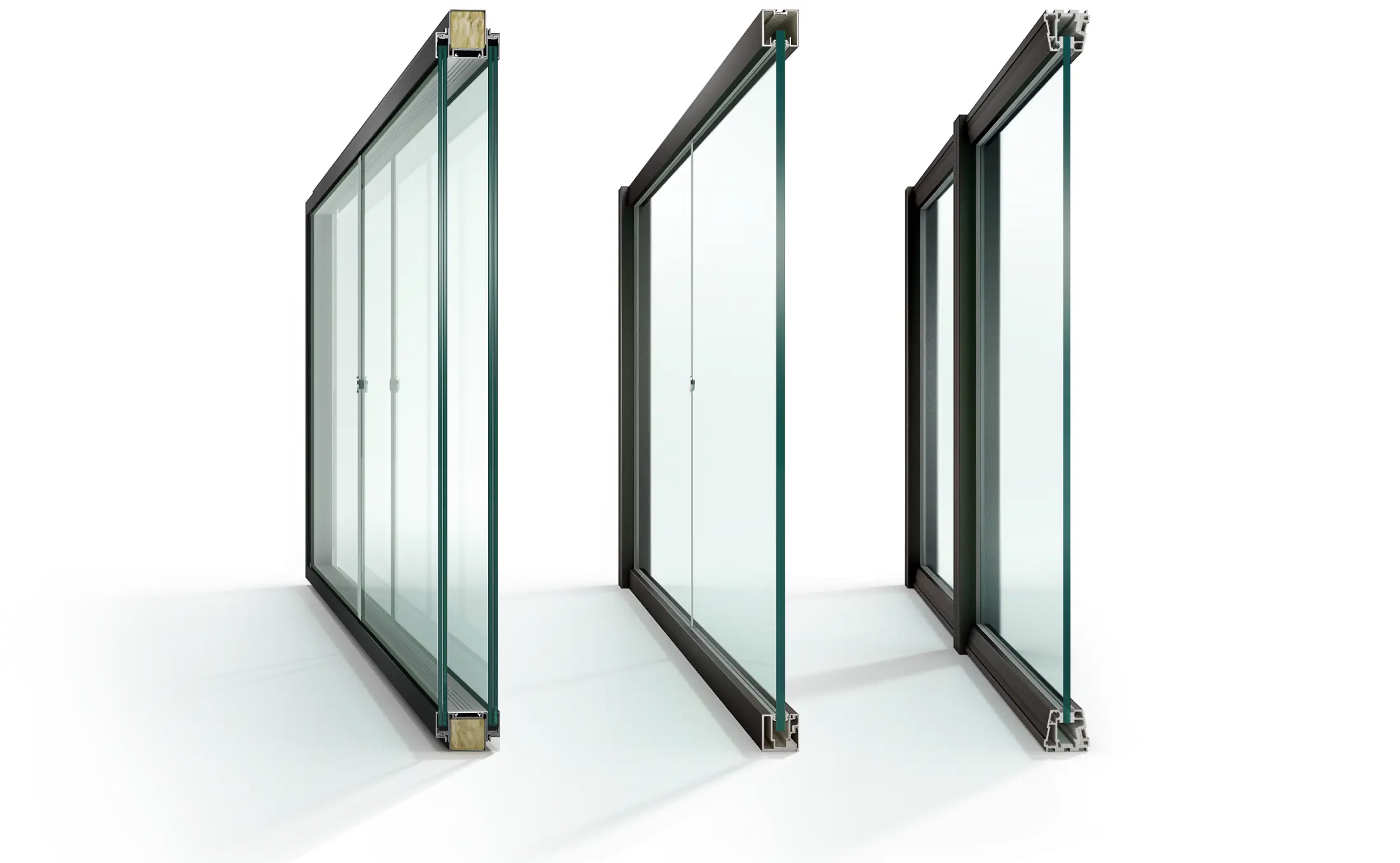

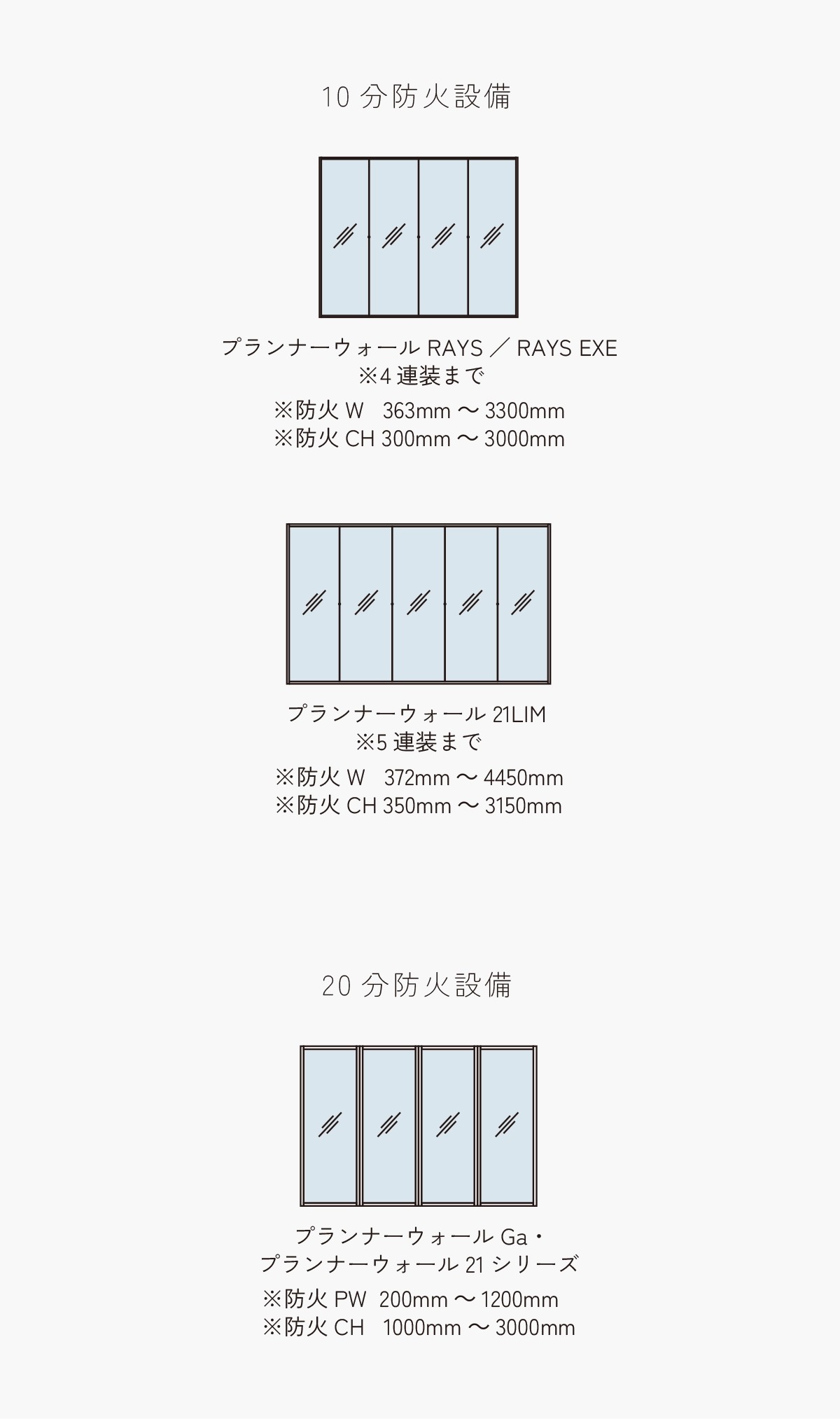

panel

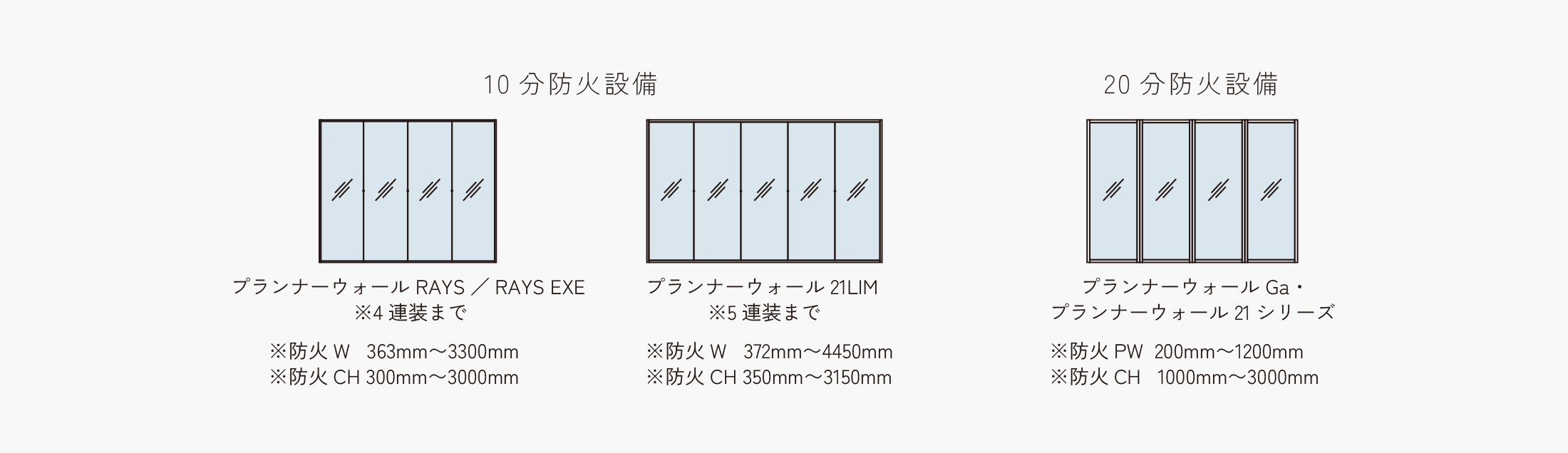

variations

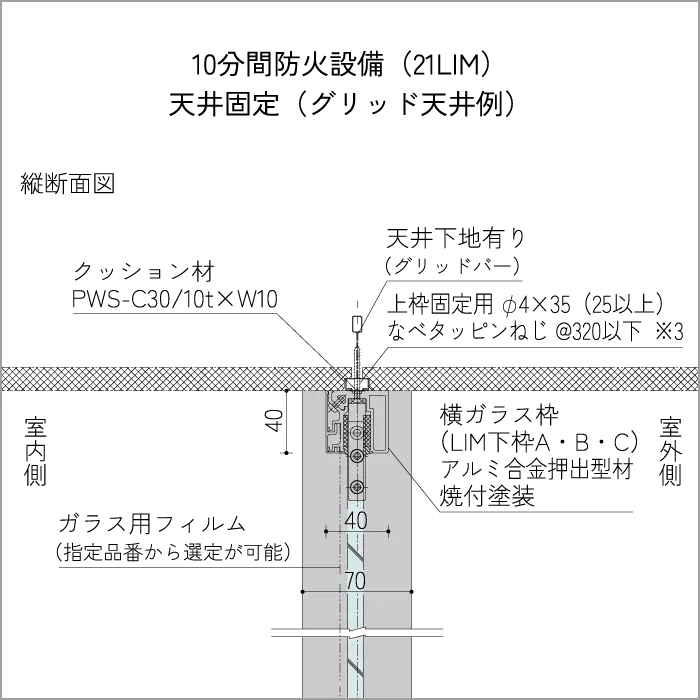

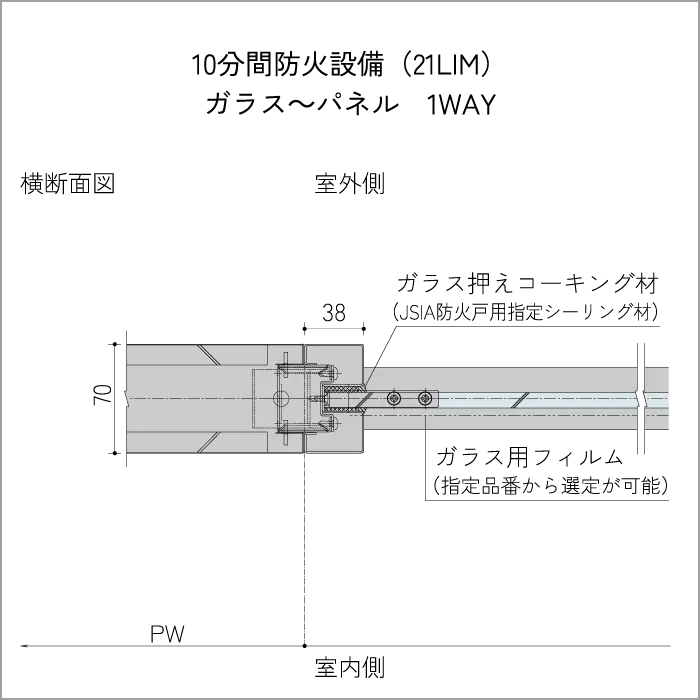

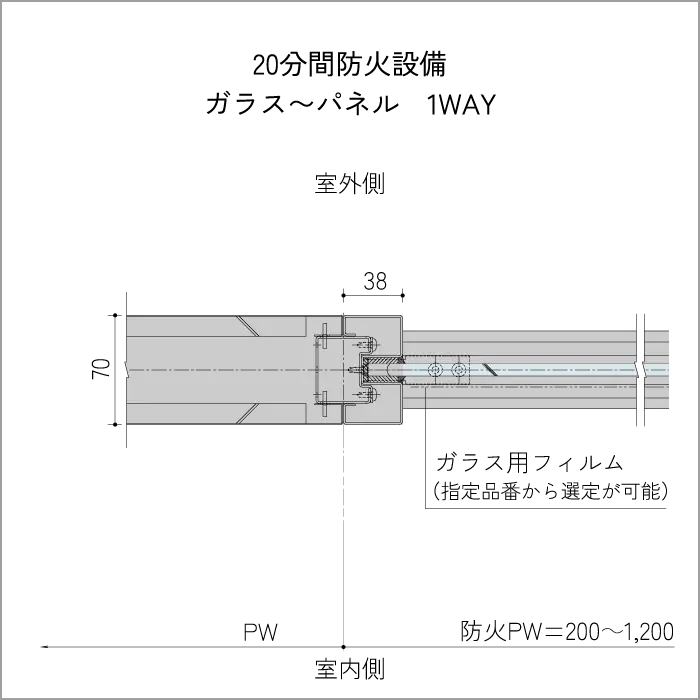

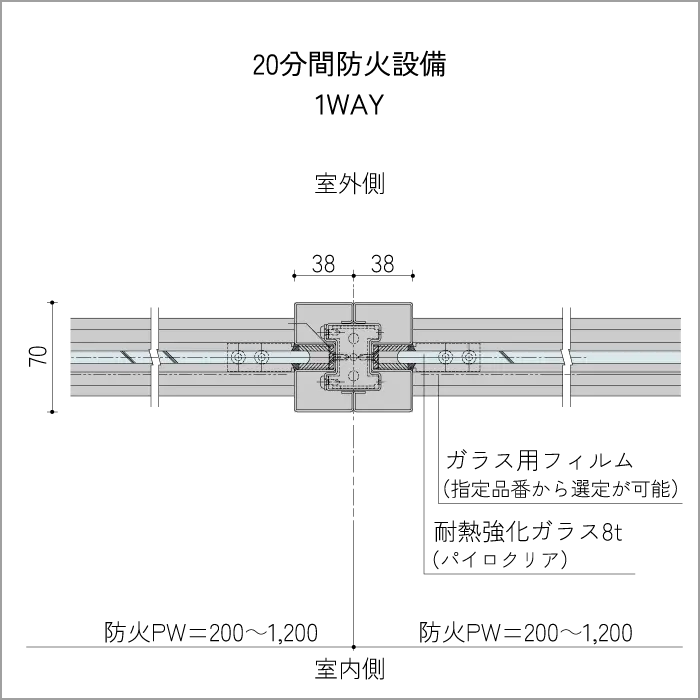

spec

10分防火設備

プランナーウォールRAYSダブル連装ガラス／プランナーウォールRAYS EXEダブル連装ガラス　材料仕様

	部　品　名	材　質	仕上げ及び備考
ガラスパネル	ガラス枠	アルミ合金押出型材	焼付塗装／黒色アルマイト仕上げ
	ガラス※	強度指定強化ガラス10t （屋外側）防音合わせガラス10t（屋内側）	ー
	ガラス用フィルム	基材：PET系樹脂	ガラスフィルム貼推奨（品番限定）※2 仕上げ面側
	ガラス目地	オキシム系一般シリコーン系シーリング材（強化ガラス部）※1 ／アクリル系樹脂両面テープ（防音合わせガラス部）	巾4mm：ハイクリア巾3mm：クリア
	防火衝突防止金具	SUS303	強化ガラス目地　H方向中央に1ケ

プランナーウォール21LIMシングル連装ガラス　材料仕様

	部　品　名	材　質	仕上げ及び備考
ガラスパネル	ガラス枠	鋼板／アルミ合金押出型材	焼付塗装
	ガラス※1	強度指定強化ガラス10t／12t	ー
	ガラス用フィルム	基材：PET系樹脂	ガラスフィルム貼推奨（品番限定）※2 室内側
	ガラス押え※1	JSIA防火戸用指定シーリング材	ー
	ガラス目地コーキング材	オキシム系一般シリコーン系シーリング材（ハイクリア） JSIA防火戸用指定シーリング材	ー
	防火衝突防止金具	SUS303	ー

※1.ガラス、ガラス押えは指定されたものを現場手配してください。
※2.フィルムの種類：全面ガラス防火設備にはPET系樹脂フィルム(9社約500品番以上)が張り付け可能です。詳細は別途お問い合わせください。
※3.防火設備認定内容には固定ビスのサイズ・ピッチなども指定されているため、システム天井の場合も、上枠固定用ねじを指定サイズ・指定ピッチ以内で固定する必要があります。

20分防火設備

プランナーウォールGa／21　シングルガラス　材料仕様

	部　品　名	材　質	仕上げ及び備考
ガラスパネル	ガラス枠	鋼板／アルミ合金押出型材	焼付塗装
	耐熱板ガラス（コクヨ仕様）※1	パイロクリア　8t	日本板硝子㈱（コクヨ仕様）
	ガラス用フィルム	基材：PET系樹脂	ガラスフィルム貼推奨（品番限定）※2 室内側
	ガラス押え※1	シリコーン系：一般社団法人カーテンウォール・防火開口部協会及び日本シーリング材工業会が指定する防火戸用指定シーリング材	信越化学工業㈱シーラント40Nもしくは東レ・ダウコーニング㈱SE-5006/7

※1.耐熱板ガラス、ガラス押えは指定されたものを現場手配してください。（工場からは出荷されません）
※2.フィルムの種類：全面ガラス防火設備にはPET系樹脂フィルム(9社約500品番以上)が張り付け可能です。詳細は別途お問い合わせください。
※3.防火設備認定内容には固定ビスのサイズ・ピッチなども指定されているため、システム天井の場合も、上枠固定用ねじを指定サイズ・指定ピッチ以内で固定する必要があります。
