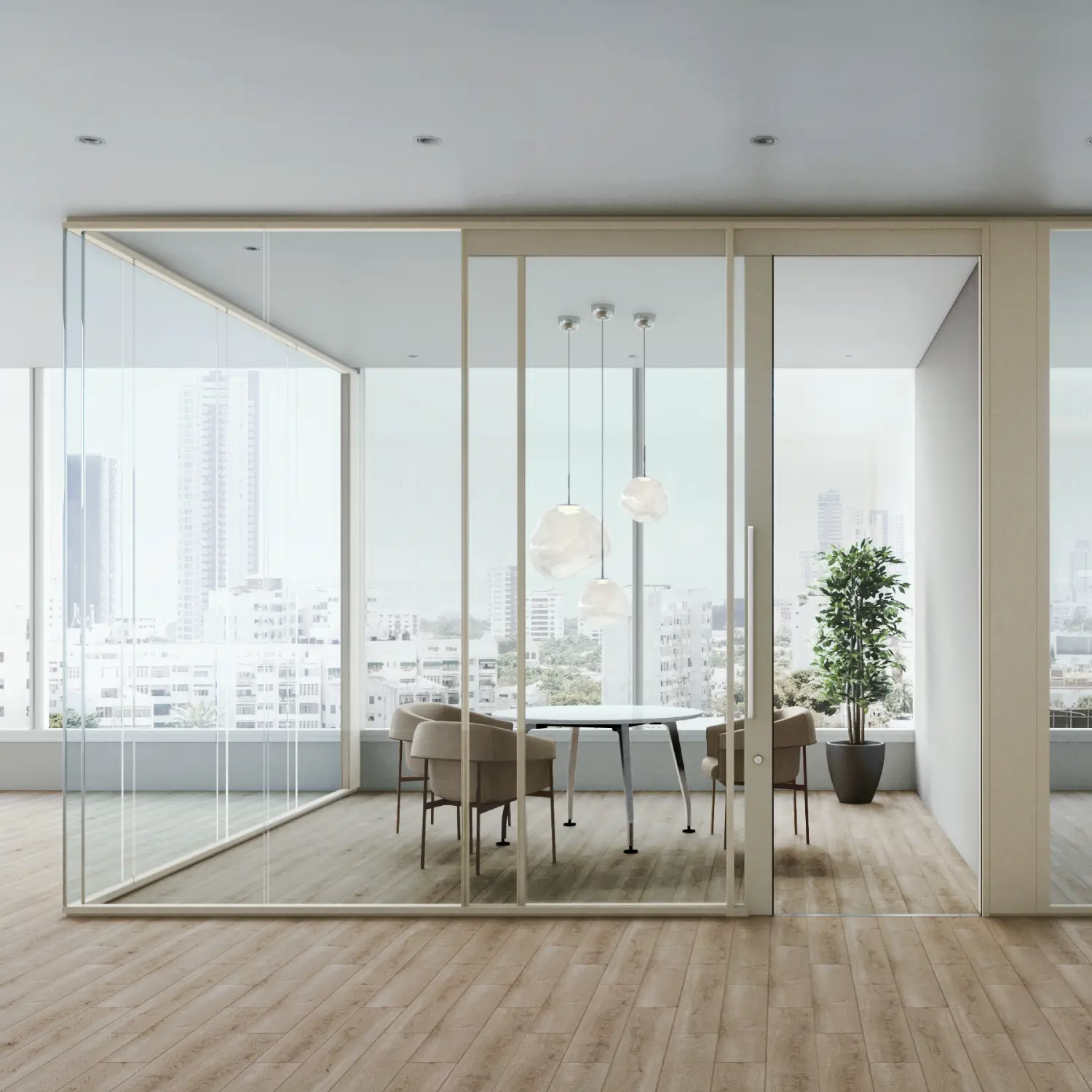

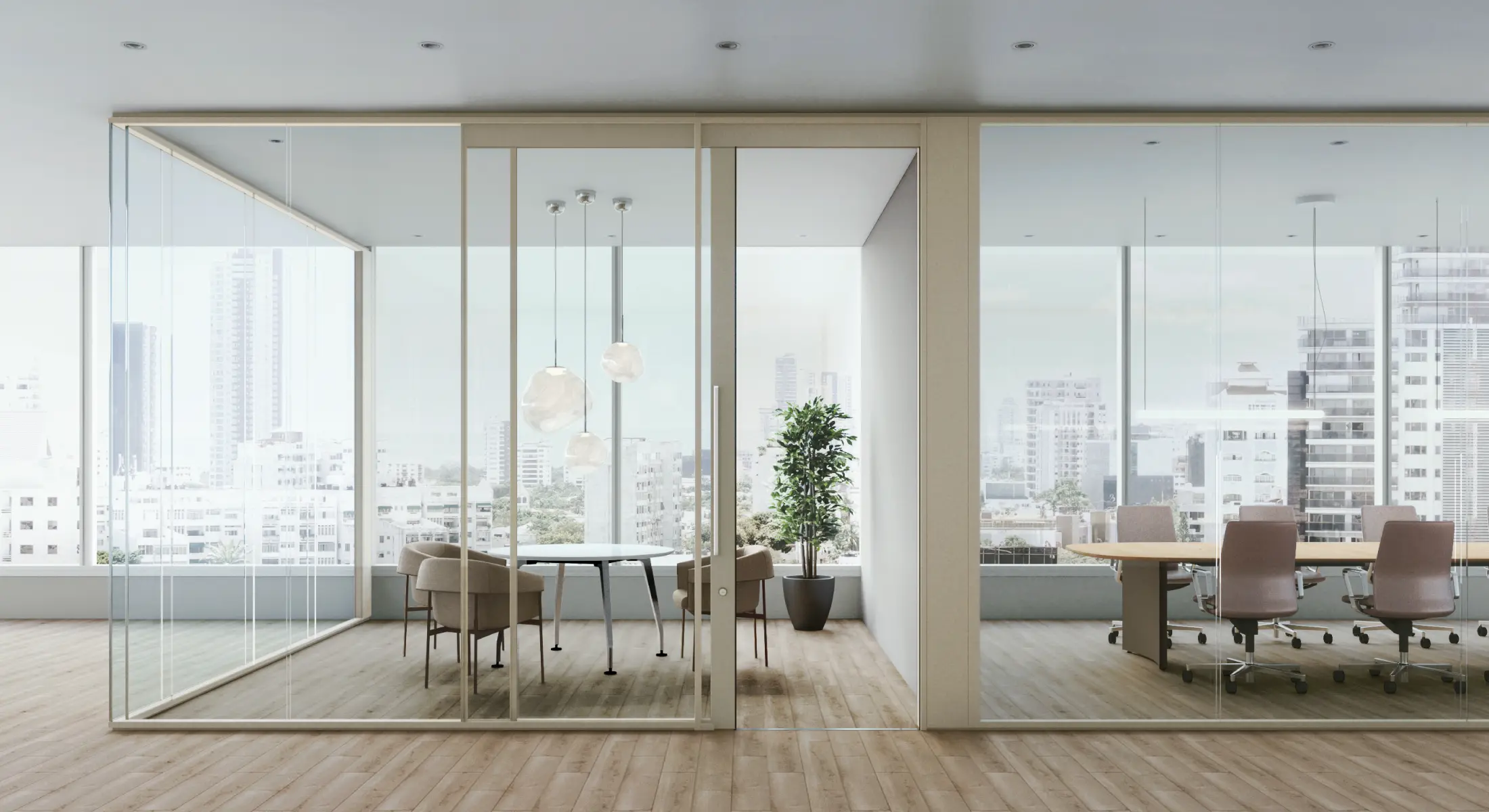

Double Glass Partition

最小限のガラスフレームと
透明度の高いガラスジョイントにより
軽やかな空間を実現

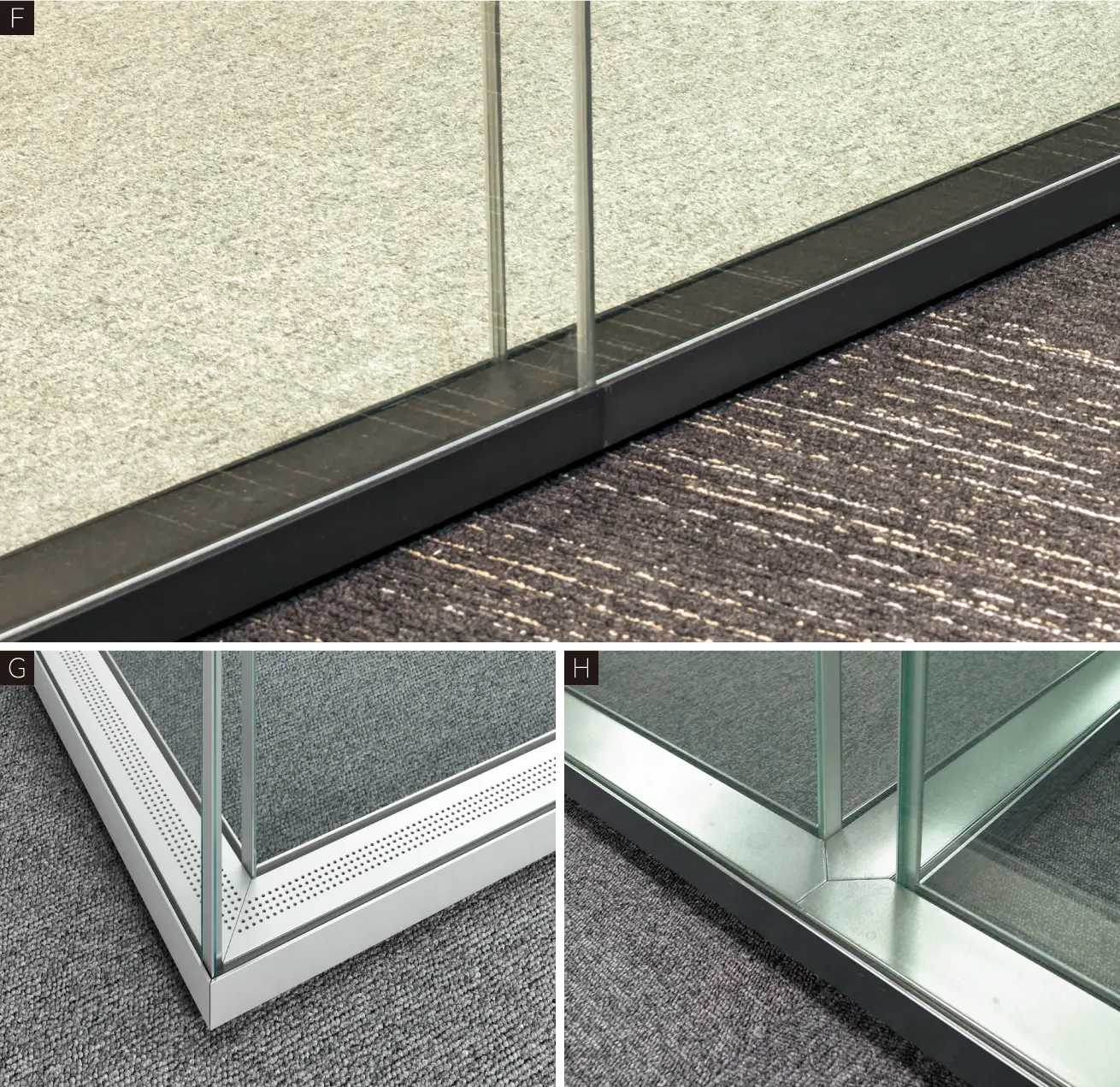

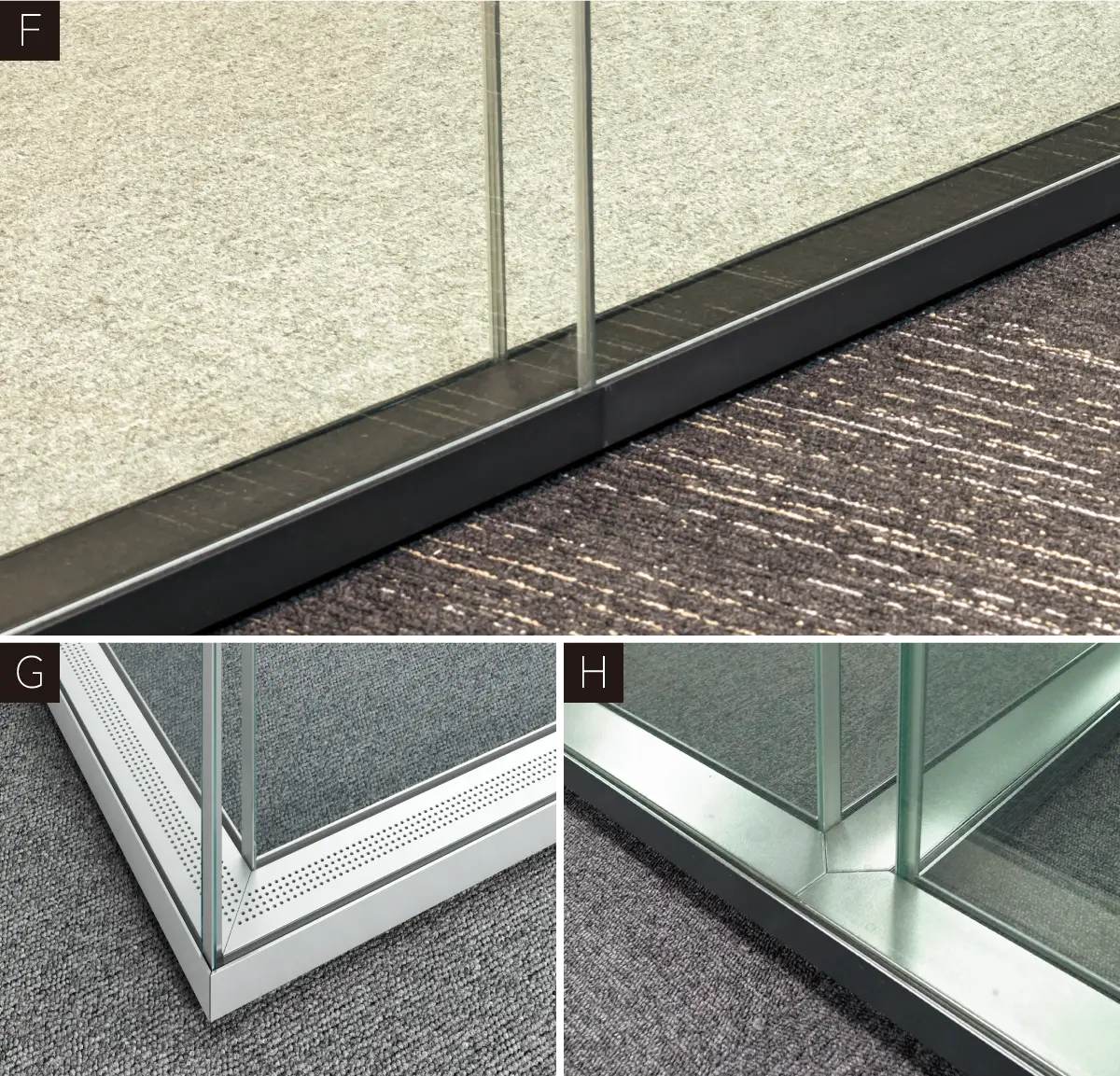

detail

detail

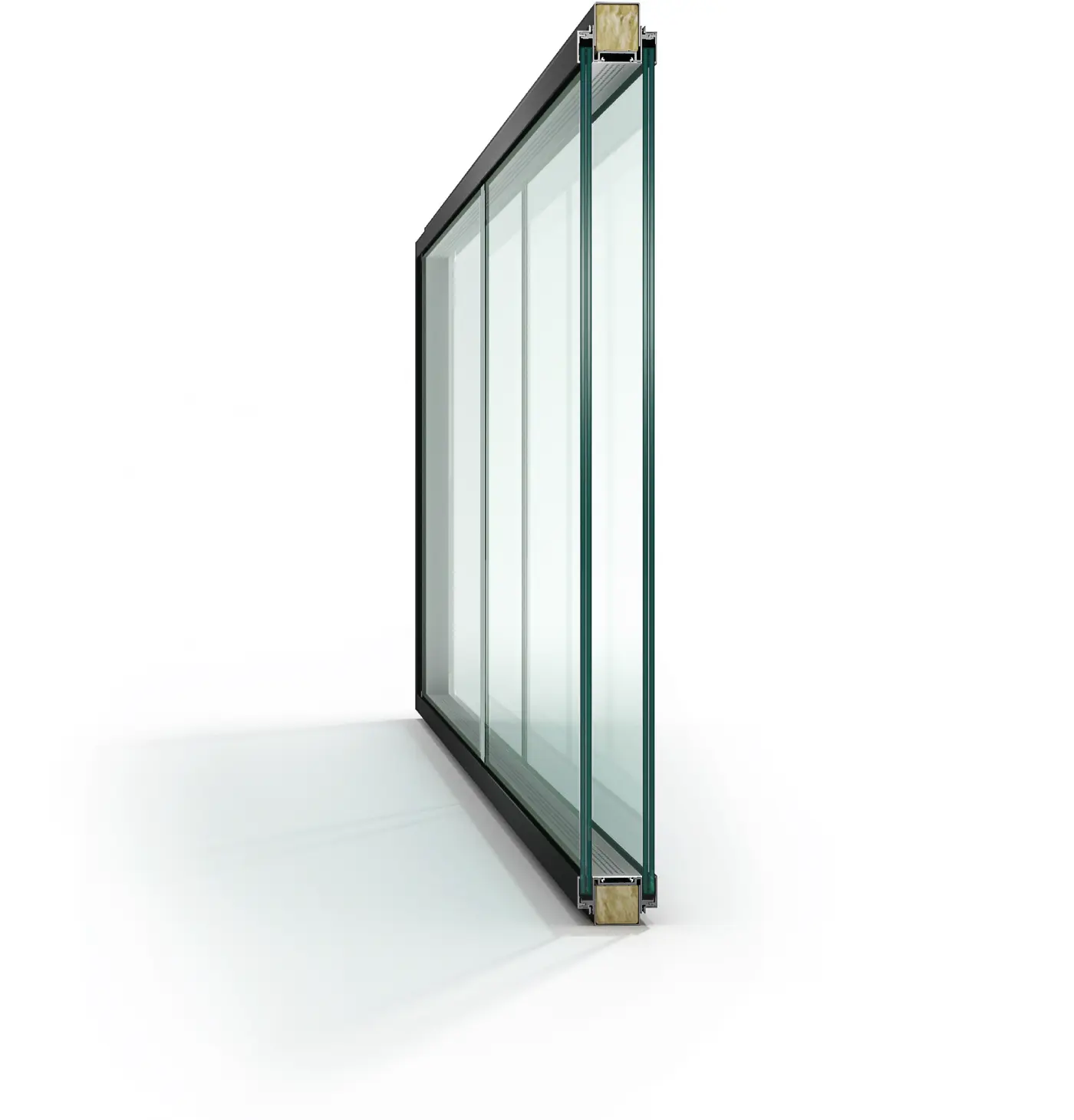

高い遮音性能

70厚ダブルガラス連装の高遮音タイプの遮音性能は45.1dB※。ご要望に合わせて、2グレード＋片寄せシングルガラス連装をご用意しました。

※データは試験場における実測値です、納品状態における保証値ではありません。

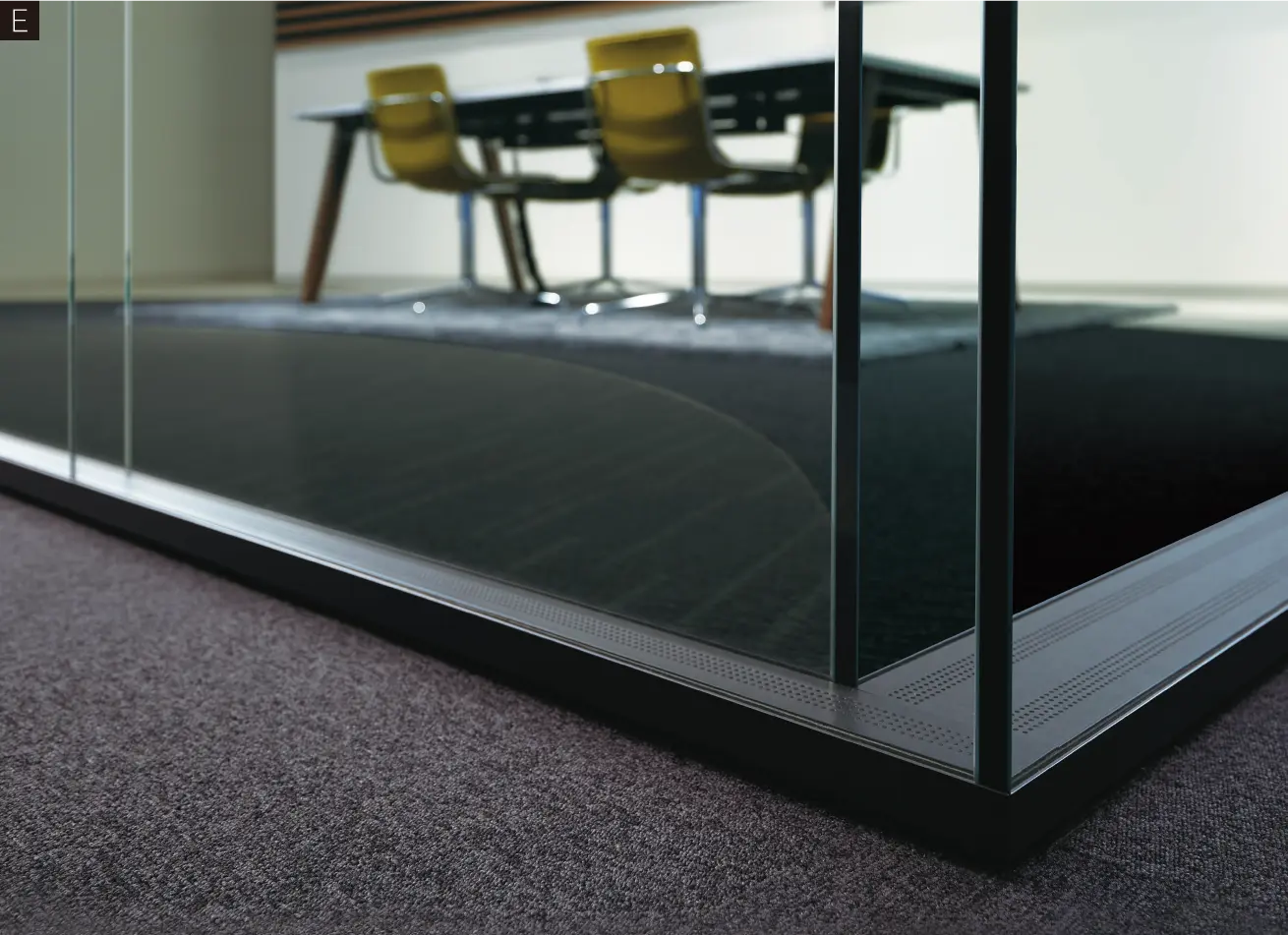

コーナーのL型アルミジョイント

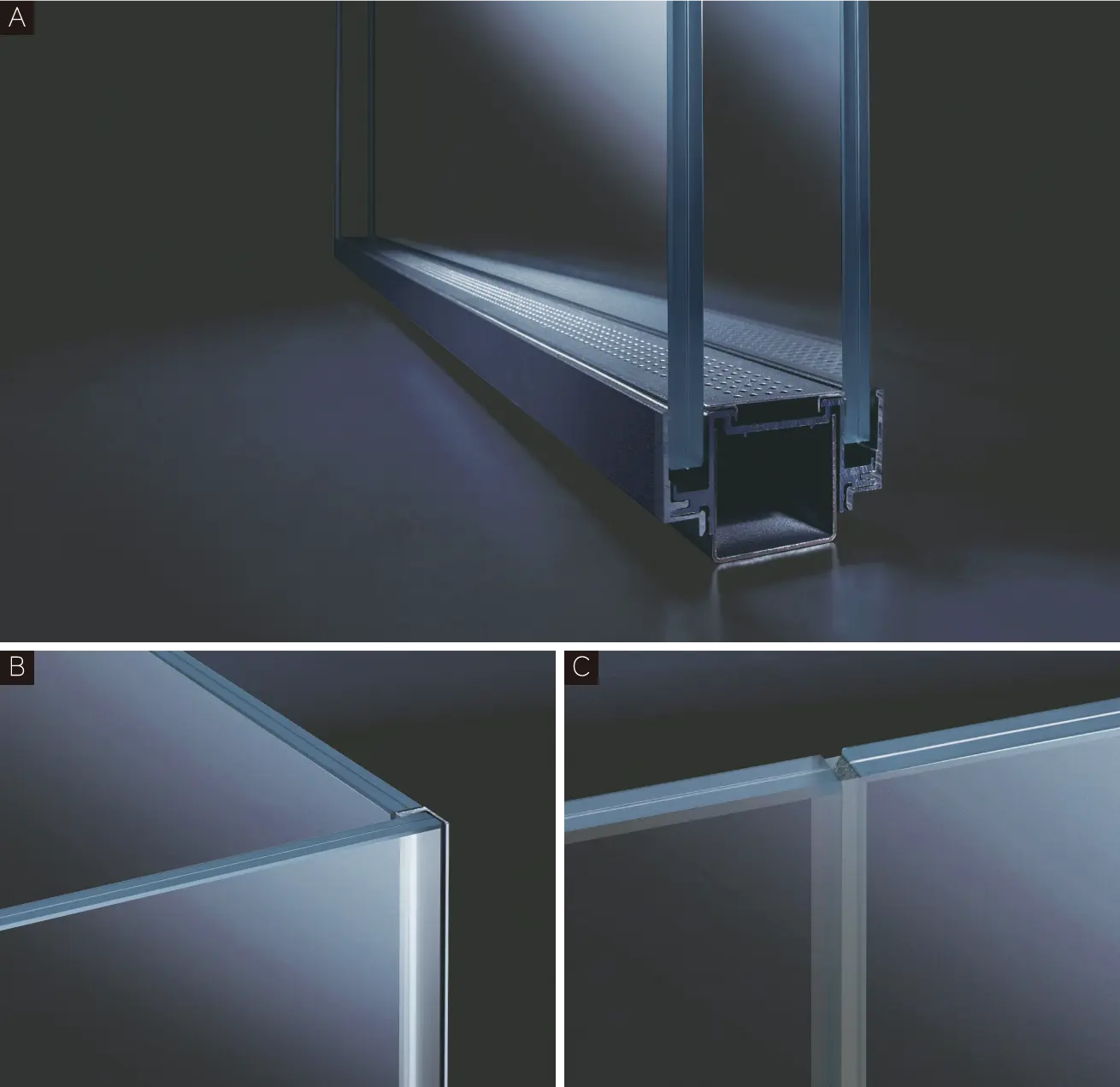

精度が求められるコーナー部には、すっきりと見えるL型アルミジョイント（特許取得済）を採用。ガラス越しの接着面を見せず、ガラス端部を際立たせ、且つエッジ保護の役割も果たしています。

シームレスにつながるガラスパネル

ガラスジョイント部は、従来ハイクリアコーキングでしか対応できなかった納まりを、クリアアクリルテープで実現。安定した仕上がり、スピード施工、間仕切りのメリットである解体組立にも柔軟に対応します。

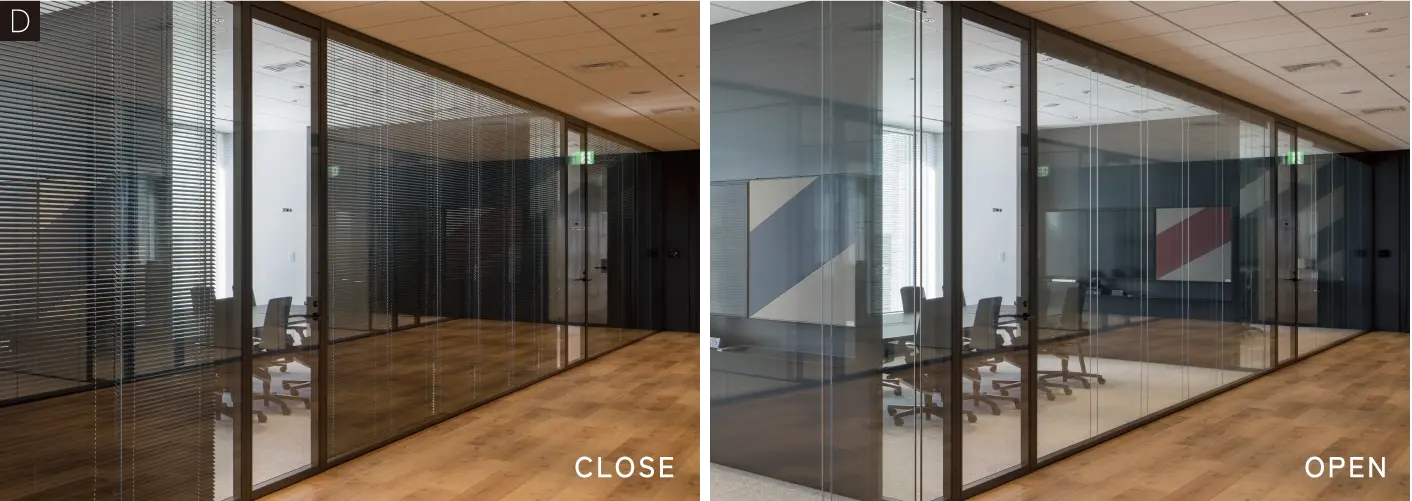

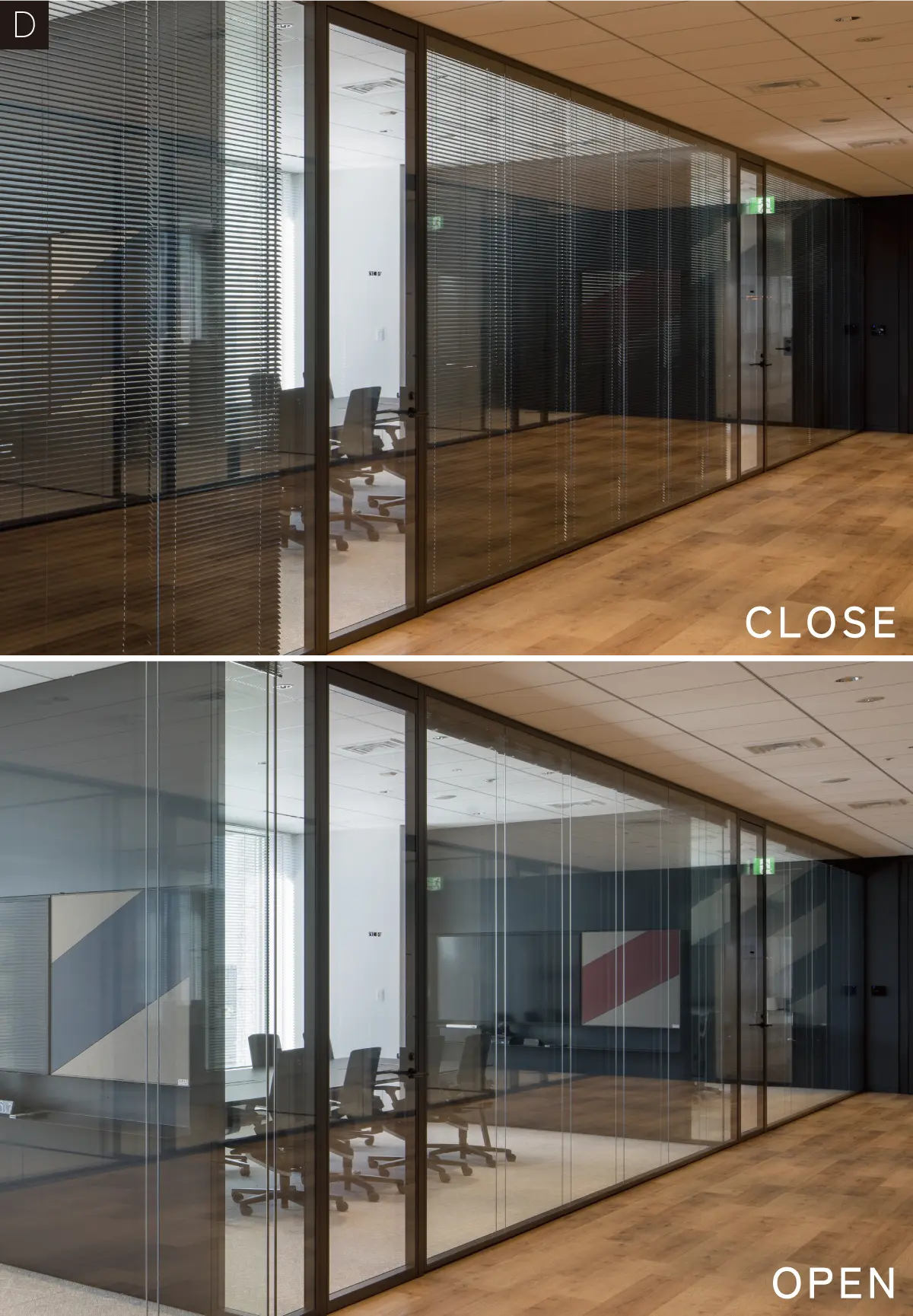

ブラインド内蔵

スラットが水平に並んでいるため、遮蔽性や調光性にすぐれています。スタンダードなヨコ型ブラインドは手動、電動タイプともに対応できます。

※CH3000まで対応可能

RAYS−RAYS EXE連結

RAYS（70mm厚）とRAYS EXE（130mm厚）は、連結できるので役員会議室などそれぞれの空間用途（遮音性能）にあわせた組み合わせが可能です。

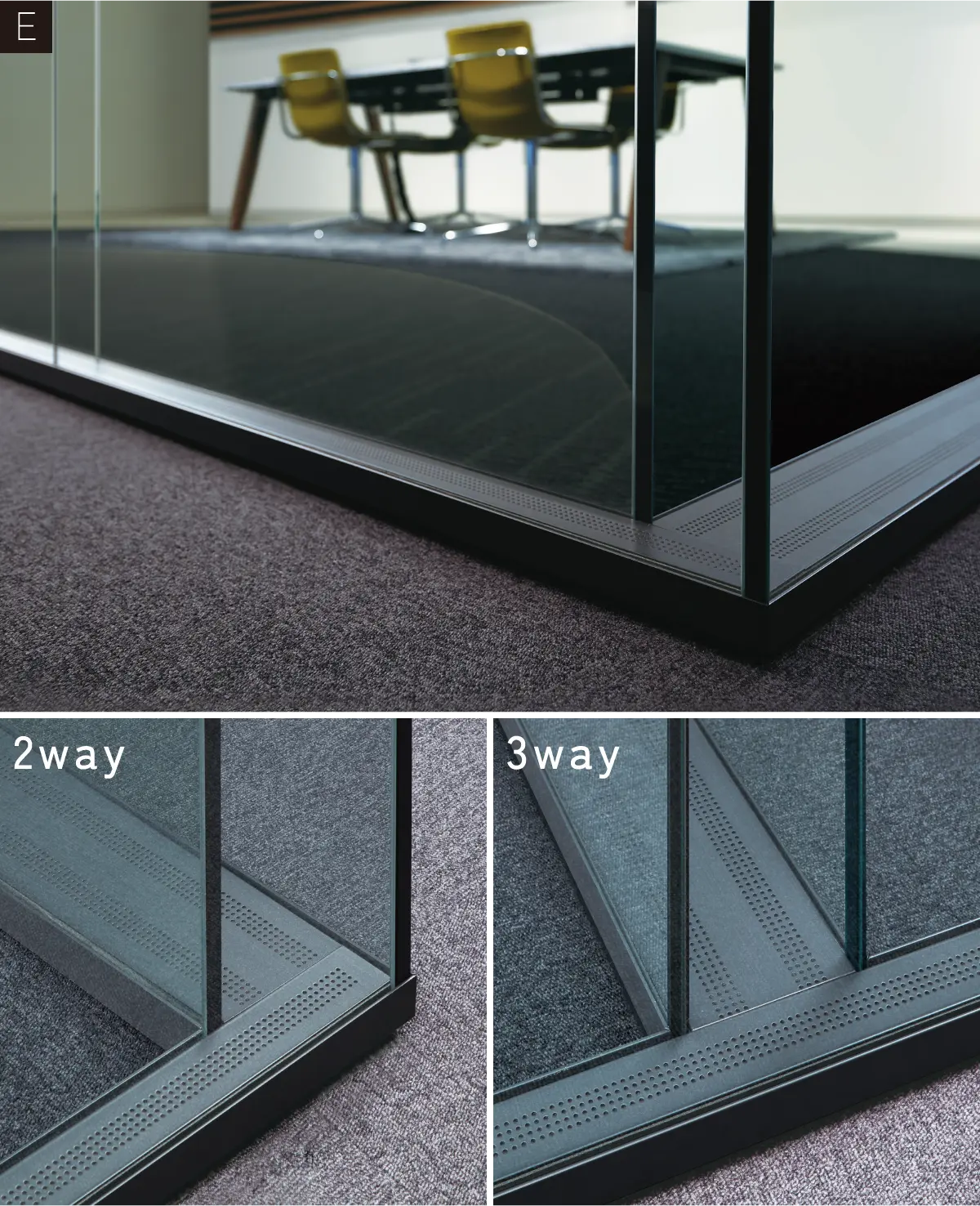

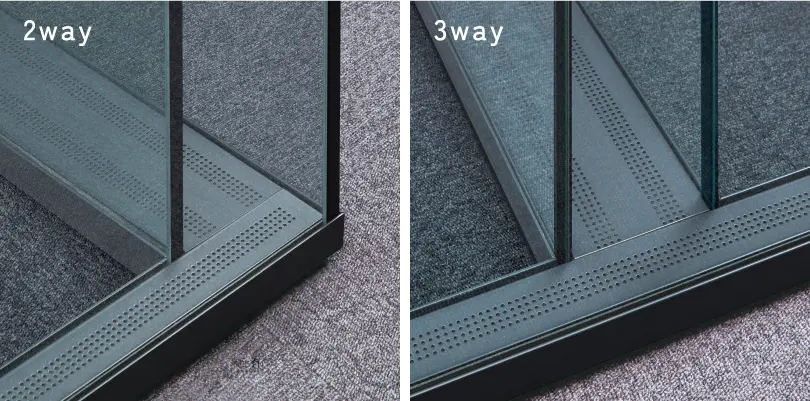

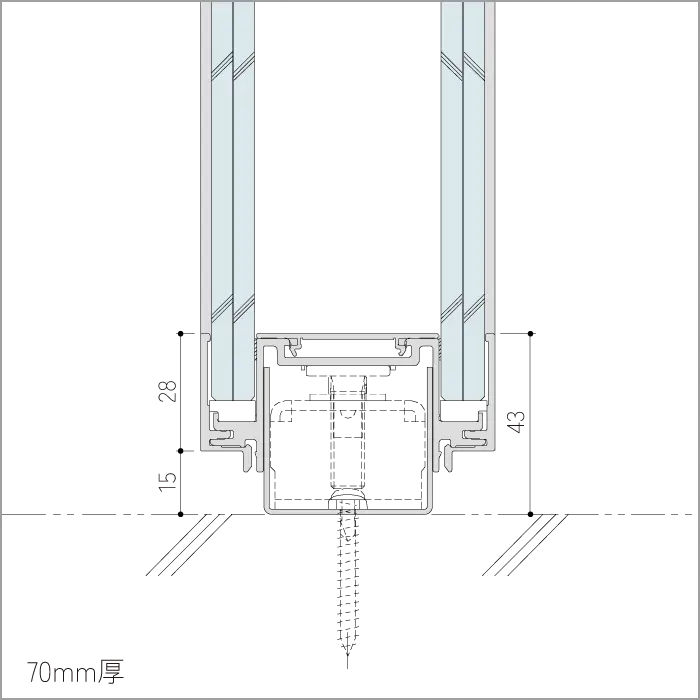

1way標準仕様

2way高遮音仕様

3way標準仕様

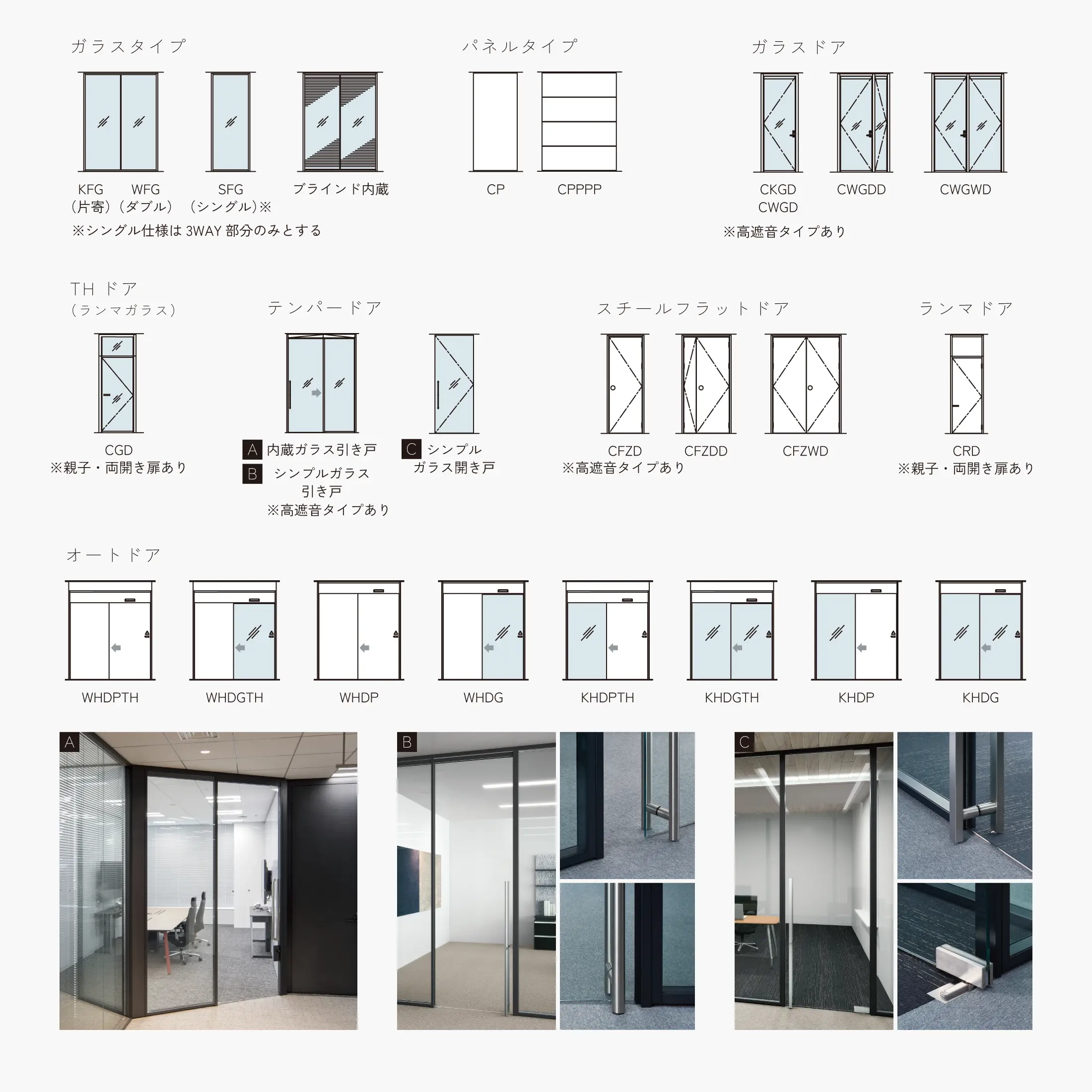

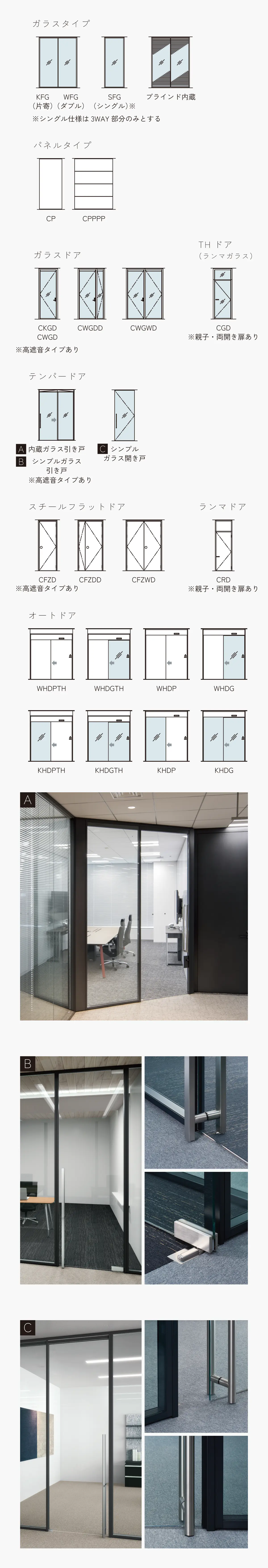

panel

variations

spec

材料仕様

	部　品　名	材　質	仕 上 げ
ガラスパネル	ガラス枠	アルミ合金押出型材	焼付塗装
	ガラス	防音合わせガラス10mm（FL5+PVB30ミル+FL5）（CH＞3200の場合12mm）	ー
	ガラスジョイント	コーキングテープ アクリル樹脂 T3×W7	クリア
ガラスドア	ガラス	強化ガラス	ー
	ガラス枠	シングル アルミ合金押出型材／ダブルガラス スチール	焼付塗装

ガラス　※ガラス面の飛散防止フィルムに関して※1

		標準ガラス厚
ガラスパネル	ガラス連装パネル	防音合わせガラス10mm（CH＞3200の場合12mm）
ガラスドア	シンプルドア（片開き）	強化ガラス12mm
	シングルガラスフラット（片開き）	強化ガラス8mm（CH≧2700の場合10mm）
	ダブルガラスフラット（片開き）	強化ガラス
ガラス引き戸	戸袋 内蔵仕様（自閉式あり）	強化ガラス10mm
	シンプル仕様（自閉式あり）	強化ガラス10mm
オートドア	片面戸袋仕様　戸袋ガラス	防音合わせガラス10mm
	ガラスドア	強化ガラス10mm

遮音性能※2 ＝ 音響透過損失

単位：dB

	部　品　名	TLD	Rw(C;Ctr)	STC	500Hz
ガラスパネル	シングル全G 防音合わせ10(5+5)t	29	37(–1;–3)	37	33.2
	ダブル全G 防音合わせ10(5+5)t	40	45(–1;–6)	45	41.3
ガラスパネル（CH＞3200）	シングル全G 防音合わせ12(6+6)t	29	37(–1;–3)	37	33.8
	ダブル全G 防音合わせ12(6+6)t	41	46(–1;–5)	46	42.0
ガラスパネル（高遮音仕様）	ダブル全G 防音合わせ10(5+5)t(高遮音)	43	47(–1;–6)	48	45.1
ガラスパネル（高遮音仕様）（CH＞3200）	ダブル全G 防音合わせ12(6+6)t(高遮音)	44	49(–2;–6)	49	46.3
スチールパネル	スチールパネル中空	31	36(–2;–6)	36	33.2
	スチールパネル充填	33	45(–5;–12)	44	50.2

遮音性能※2 ＝ 音響透過損失

単位：dB

	部　品　名	TLD	Rw(C;Ctr)	STC	500Hz	等級
ドア	高遮音CWGD	33	39(–2;–7)	39	37.5	T3
	高遮音CFZD	27	35(–1;–4)	35	33.2	T2
	高遮音内蔵ガラス引き戸	24	34(–1;–3)	34	33.4	T2

※1 ●強化ガラスは強度が高く、万一割れても破片が細かい粒状となり、安全性の高いガラスですが、ガラス表面の傷や、ごくまれにガラス中に残存する不純物の体積変化により、外力が加わっていない 状態で不意に破損することがあります。強化ガラスに後貼りで飛散防止フィルム（デザインフィルムを含む）を貼ることで、細かな粒状の破片の飛散を防止できますが、破片がまとまって落下する 可能性がありますので、用途に応じフィルム貼りには注意が必要です。

●上記理由により、四方枠のないガラスドアなどは、フィルムで一体化したガラスの脱落の恐れがある為、飛散防止フィルム貼りは推奨しません。（縦フレームのないガラスドア等）

●フロートガラスの場合は、ランマなど人が触る恐れがない部分以外は、飛散防止フィルム貼りを推奨します。

※2 データは試験場における実測値です、納品状態における保証値ではありません。
