Inspection Door
メンテナンス性を重視し
開き扉とスライドパネルを
組み合わせた高機能スライド点検扉
detail
detail

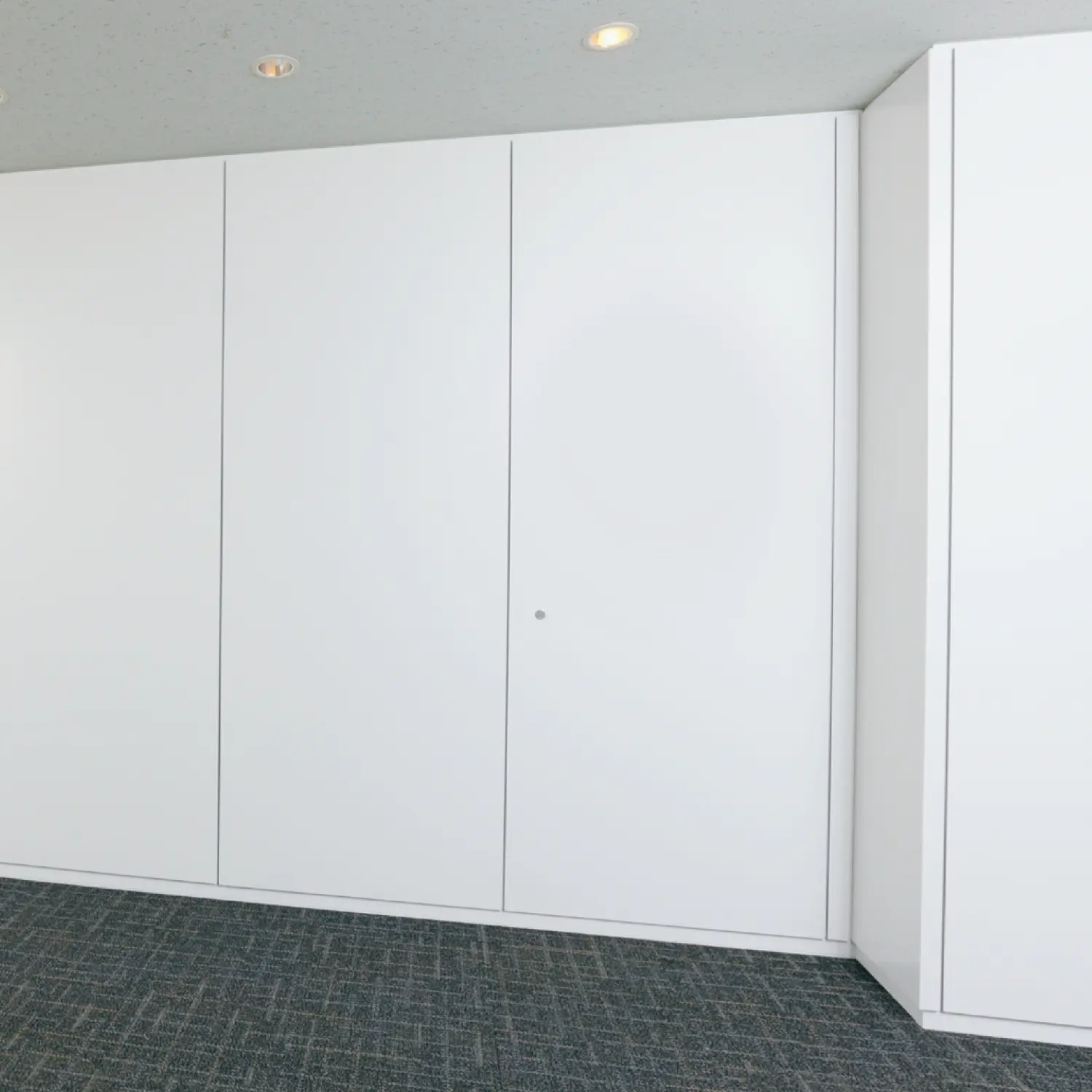

「目立たない」という価値

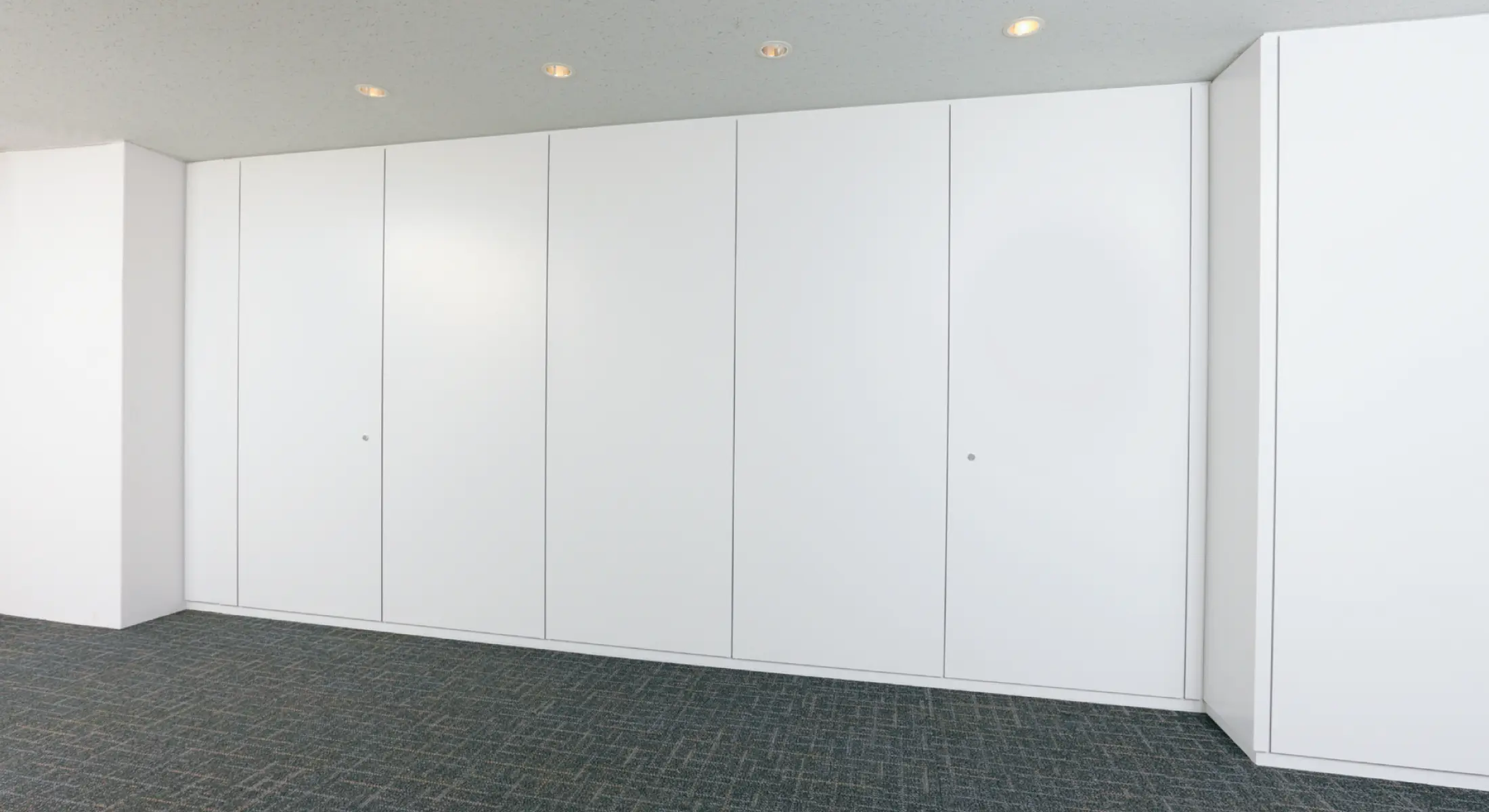

美しい目地を持つスチールパーティションがメンテナンス時に開閉・スライドし、大きな開口部を生みます。高いメンテナンス性と遮音性に加え、従来必要だった作業空間を省き、居室面積の拡張を実現しながらも入居者にメンテナンススペースを意識させることはありません。
※メンテナンスドアの開き角度は90°未満です。
※写真は「高遮音タイプ」です。
type
type

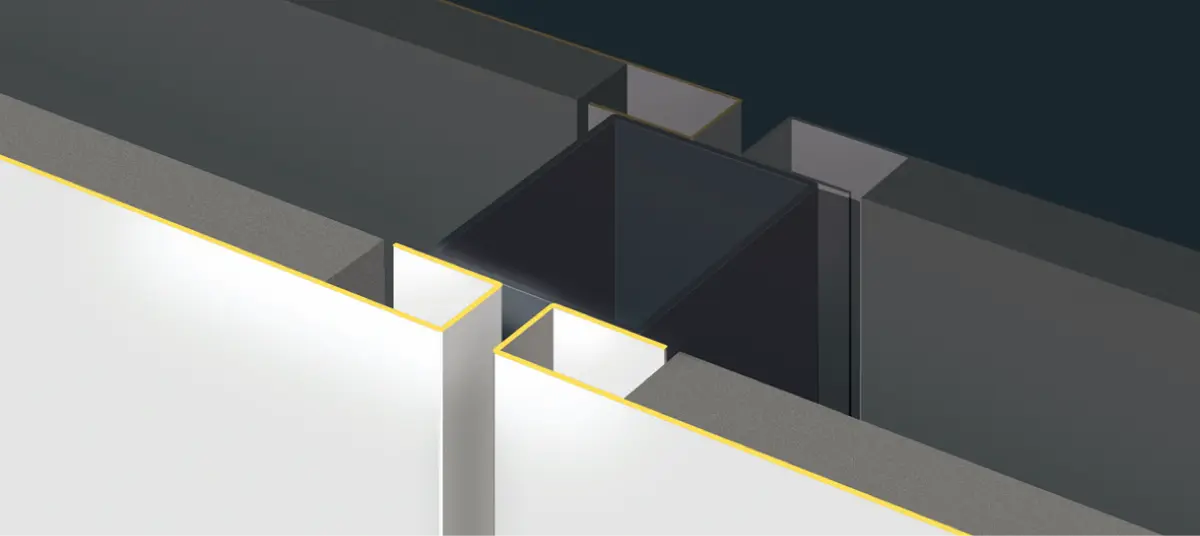

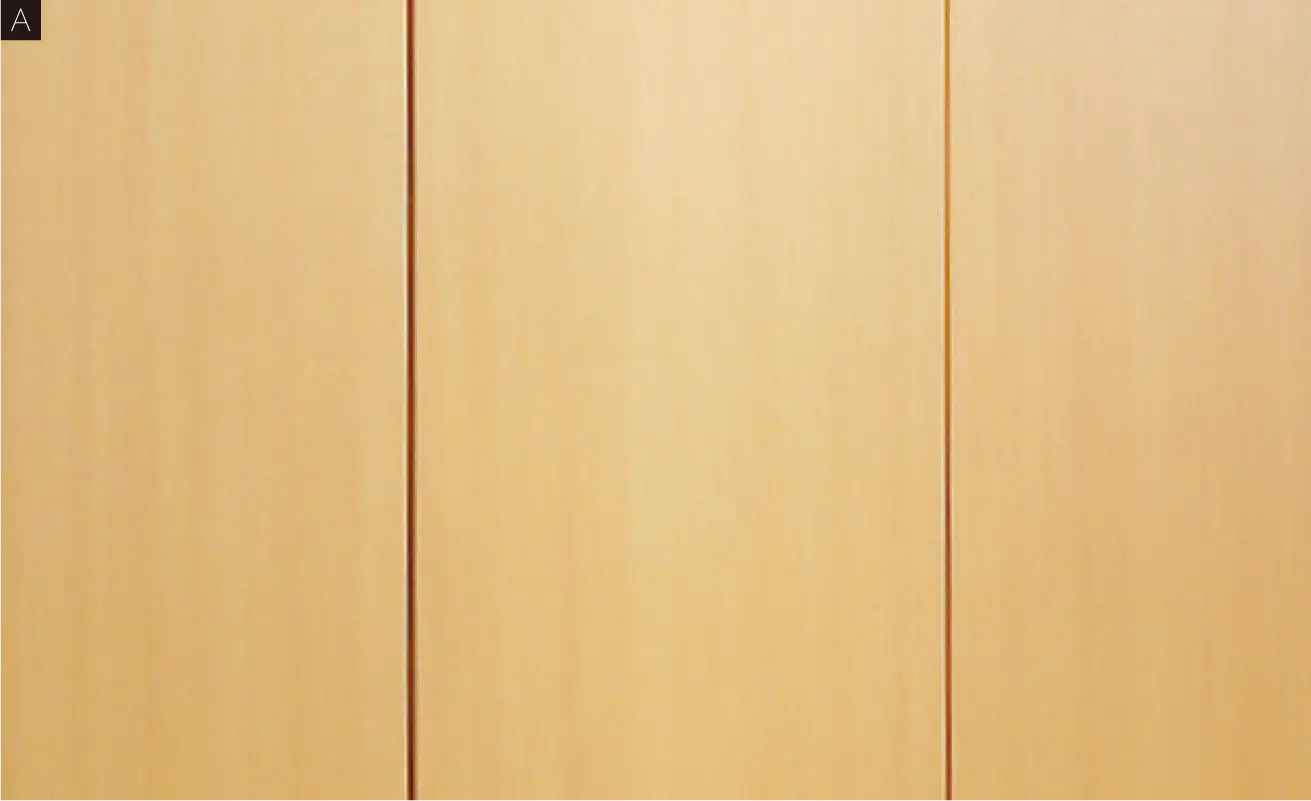

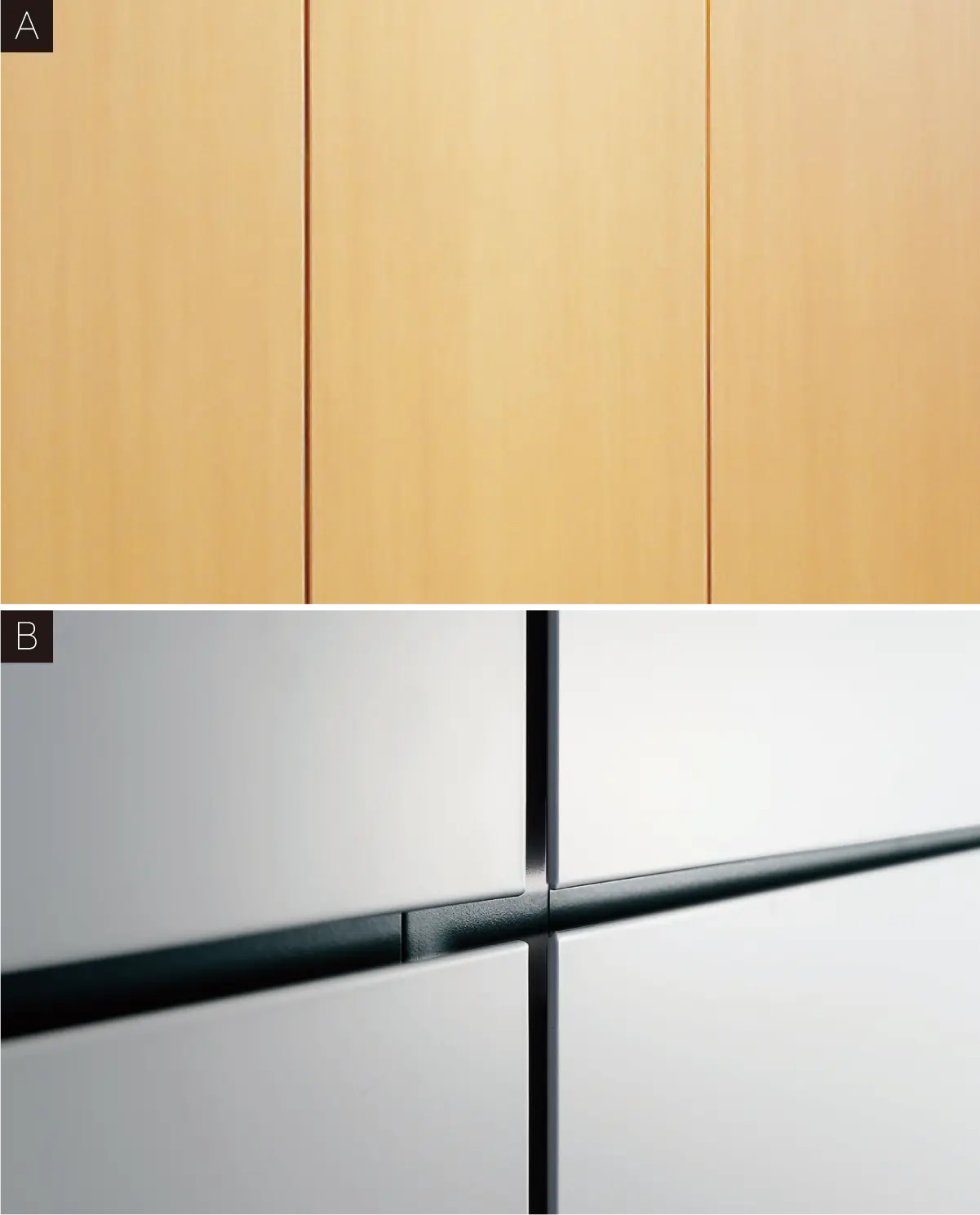

スタンダードな底目地タイプ
パネル目地幅8mmのスタンダードな底目地で、すっきりとした空間を演出します。豊富なバリエーションでお好みのカラーや素材などを自由にお選びください。
※プランナーウォール21シリーズ共通

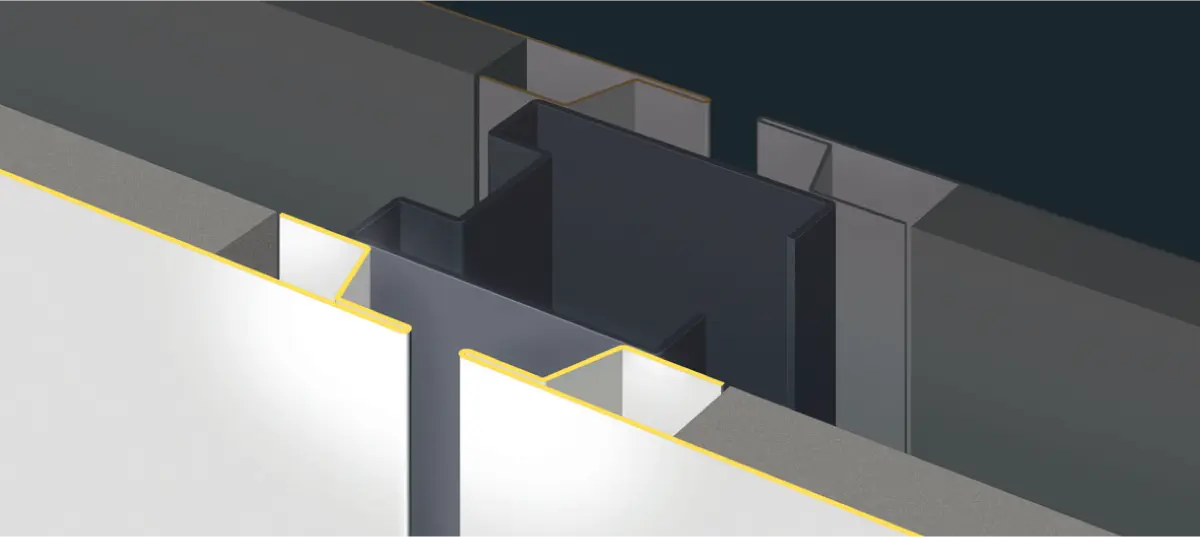

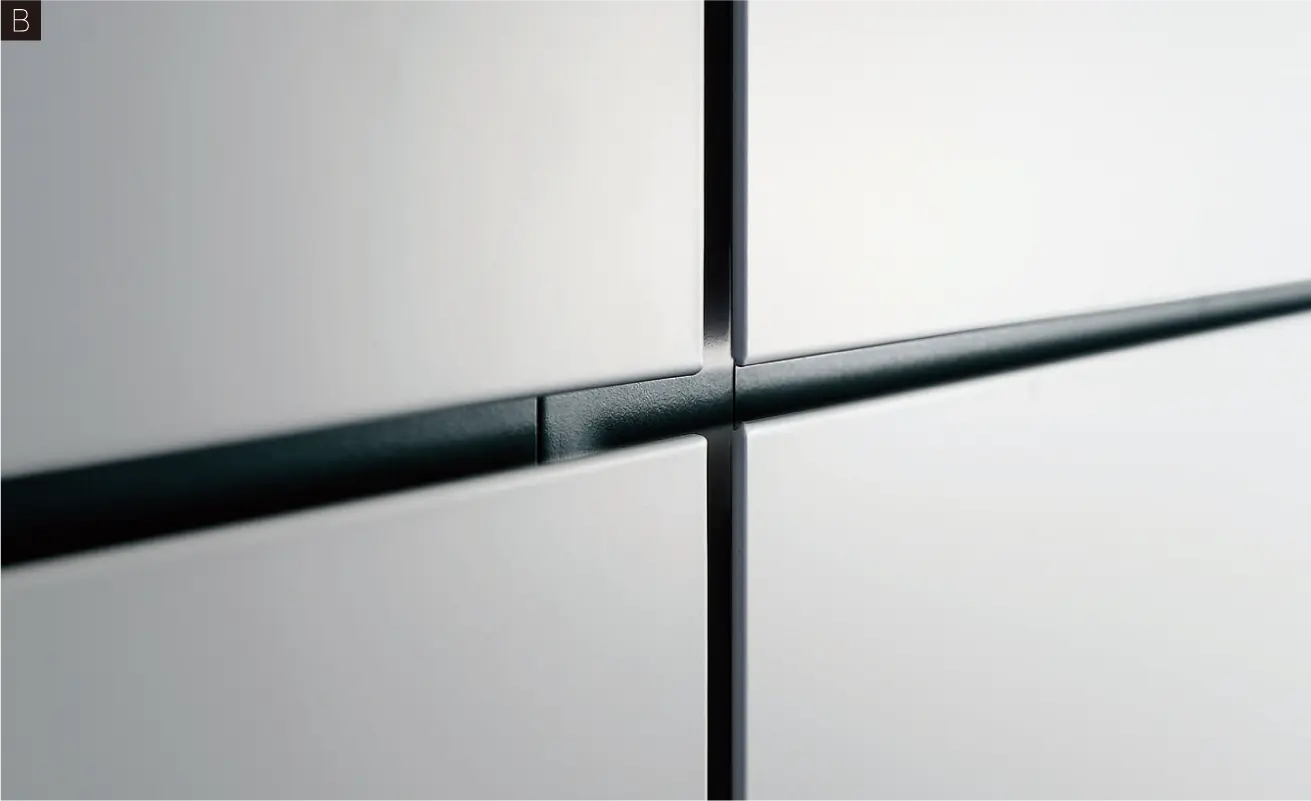

ヘミング曲げ目地タイプ
安全性や美観性を高める加工技術であるヘミング曲げ（パネル目地幅8mm）は、一枚のスチール板を切り出し、パネルベンダー（汎用曲げ加工機）を多用。折り紙のように曲げを施し立体的にパネルを製作するコクヨオリジナルのデザインです。
※プランナーウォールVTシリーズ共通
ヘミング曲げ目地タイプ
安全性や美観性を高める加工技術であるヘミング曲げ（パネル目地幅8mm）は、一枚のスチール板を切り出し、パネルベンダー（汎用曲げ加工機）を多用。折り紙のように曲げを施し立体的にパネルを製作するコクヨオリジナルのデザインです。
※プランナーウォールVTシリーズ共通
Maintenance
Maintenance
優れたメンテナンス性とスペース効率を両立

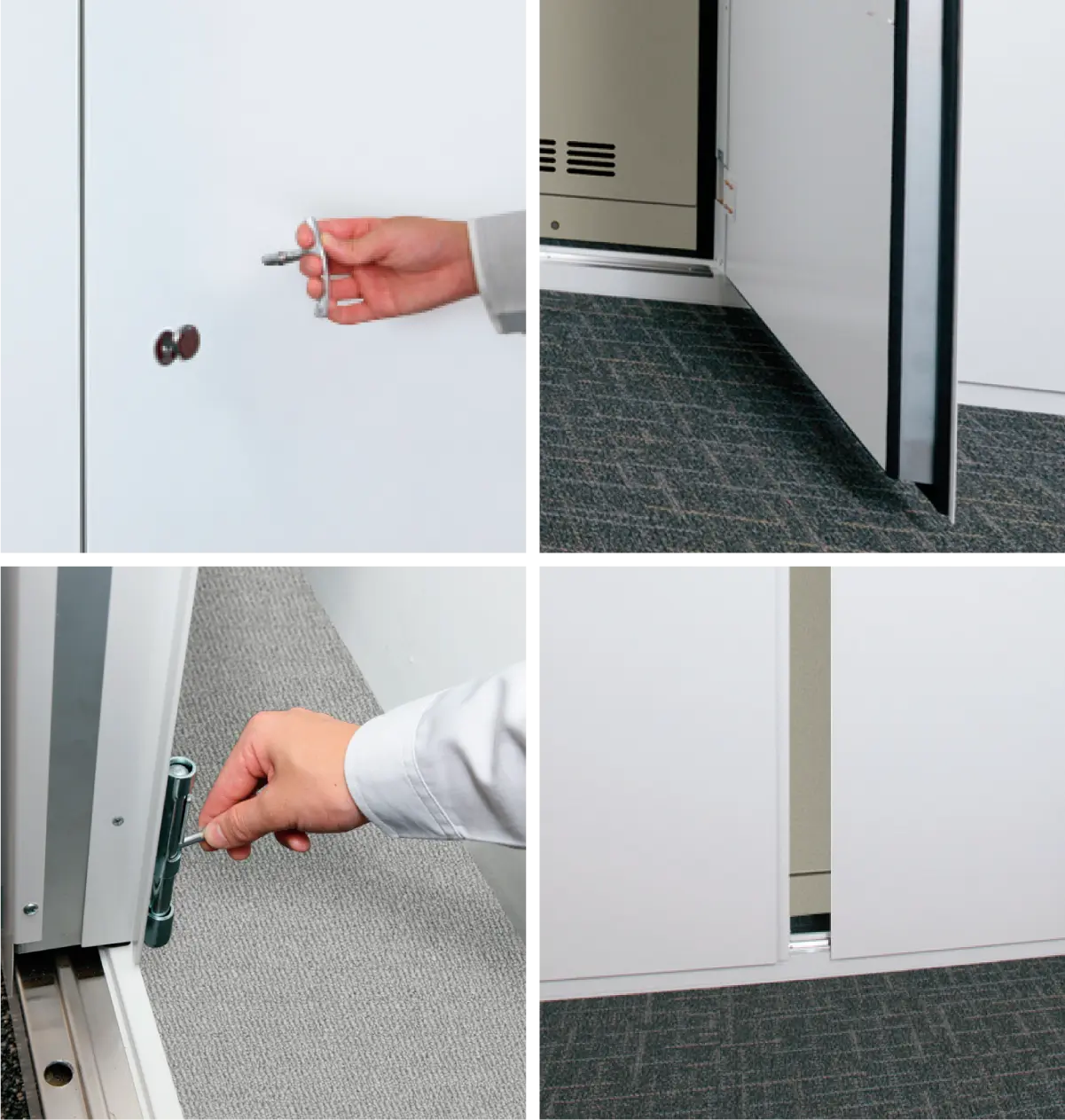

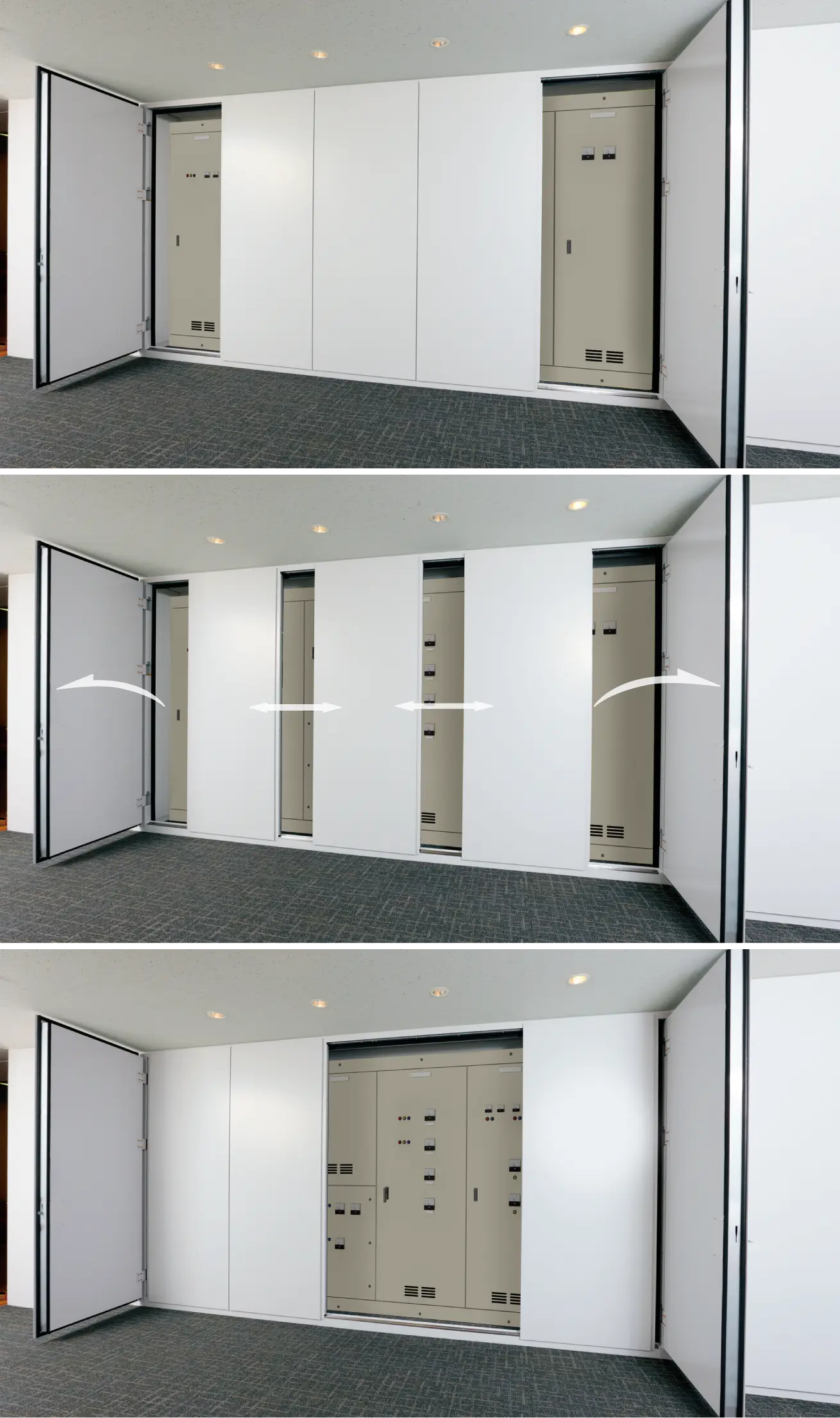

開き扉とスライドパネルを組み合わせた高機能メンテナンス壁面点検扉。開き扉のスペースにスライドパネルを引き込む構造で、途中に支柱がなく、自由な場所を開けて作業が可能な高いメンテナンス性が特長です。作業員のために必要だった余分な空間を省くことで、優れたメンテナンス性を実現しながら、オフィスの居室面積を拡張できます。また、将来の大規模改修時にもSMPは、スライドパネルの取り外しが簡単に行え、スピーディーに中の設備を入れ替えることができます。
safety
safety
安心と安全を両立

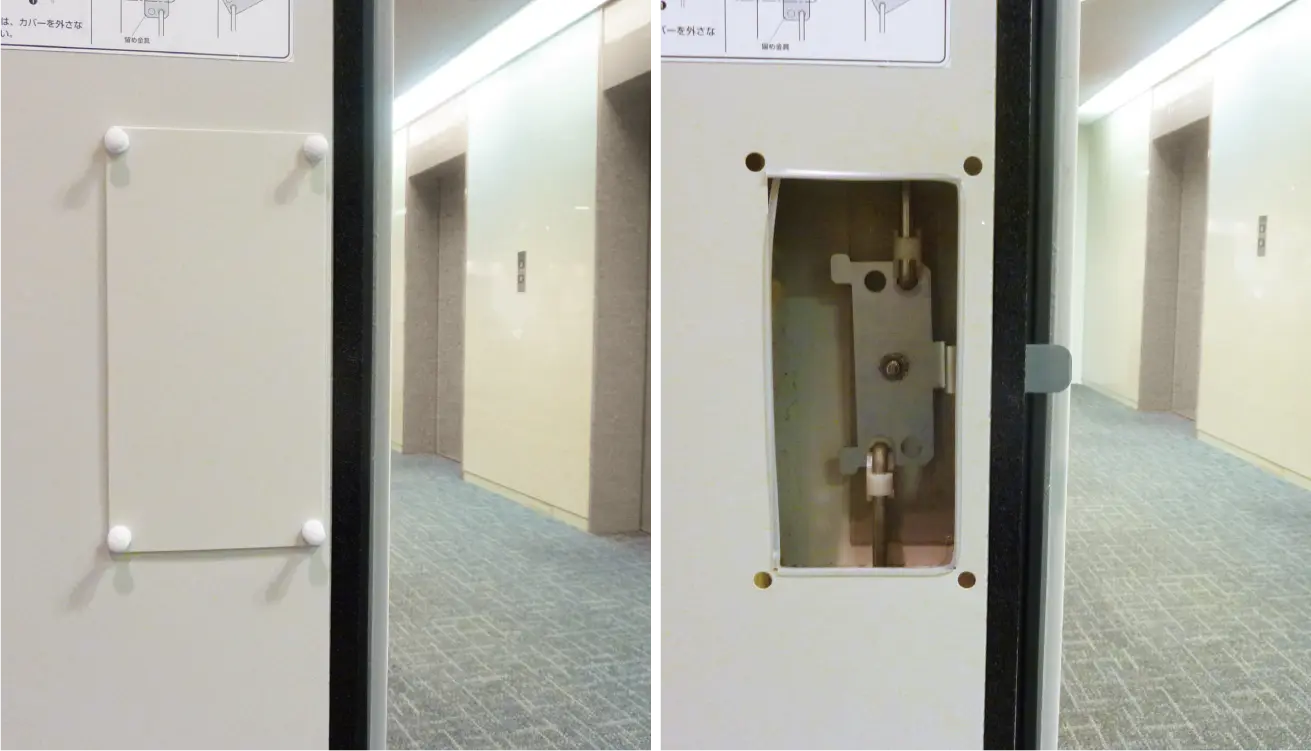

シンプルで奥行きのある目地意匠と高い平滑性を備えたSMPのパネル。パネル表面に突起物が無く、壁面近くを歩いても衣服や荷物を引っ掛けたり傷めたりする心配がありません。また、万が一の閉じこめ防止に対してSMPは、内側から閉じた扉の鍵を手動で解錠できる安全機構（写真右）を採用しています。
耐久性・断熱性も高水準

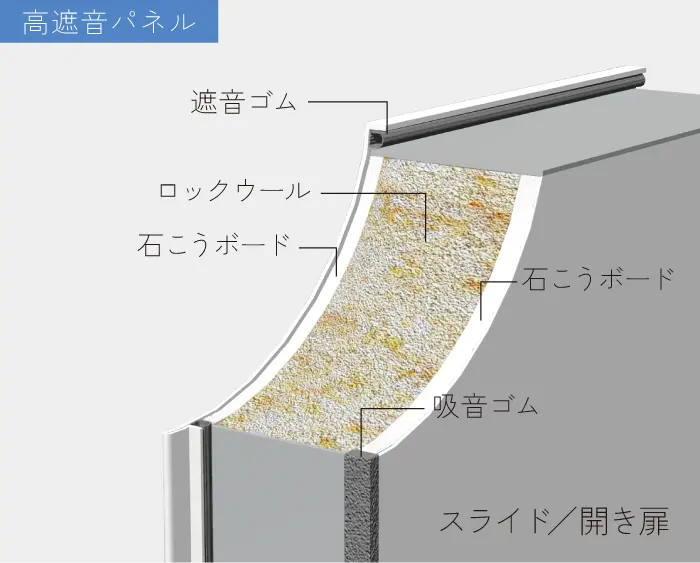

高遮音タイプのパネルの裏打材には遮音、断熱に優れた9.5mm、12.5mmの石こうボードを使用し、内部にロックウールを充てん。表面は0.6mmの鋼板に、環境に優しい水系塗料でコーティングが施されています。また、ドア開閉時の耐久性にも考慮し、25,000回以上の耐久試験（当社基準）をクリアーしています。
soundproofing

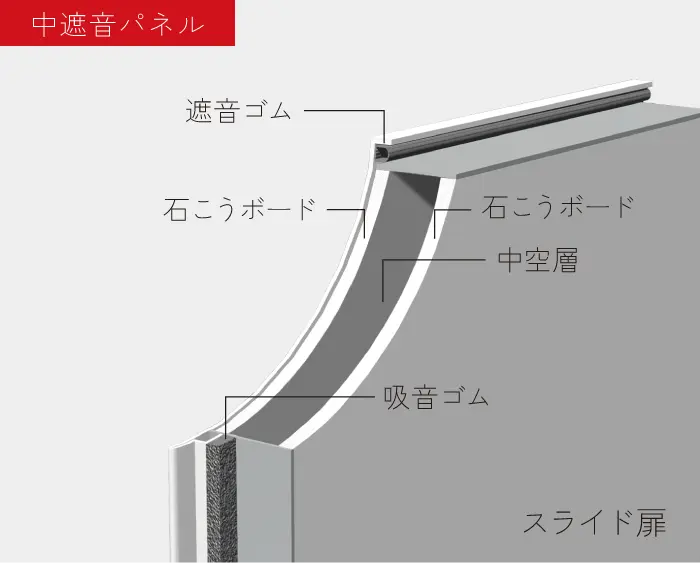

設備スペースの機械騒音にも対応した遮音性能（音響透過損失 約40dB、250Hz／高遮音タイプ）を備えています。性能別に高遮音タイプ／中遮音タイプ／スタンダードタイプの3つのタイプをご用意しました。どのタイプも外観は統一されたデザインですので、遮音性の必要な場所によって最適なタイプを選び組み合わせることで無駄のない設計を可能にします。
試験機関 ： 一般財団法人小林理学研究所
高遮音
中遮音
スタンダード
■音響透過損失測定結果
高遮音タイプ測定年月日 2009年12月2日
中遮音タイプ測定年月日 2010年8月18日
スタンダードタイプ測定年月日 2010年8月18日
試験体：PW880×CH2700×（スライド扉3枚+開き扉1枚）
測定条件：上下端及び左右端周囲（試験体と試験場の取合部）を粘土詰め
※ご注意：上記データは試験場における実測値です。納品状態における保証値ではありませんのでご了承ください。
＊T値：JIS規格によって定められたサッシ・ドアセットの遮音性を示す基準。T4が最も遮音性が高い。
spec
材料仕様
| 部 品 名 | 材質／品名等 | 仕上げ及び備考 | ||
|---|---|---|---|---|
| 高遮音タイプ スライド扉 開き扉 |
表面パネル | 鋼板 石こうボード裏貼り | 焼付塗装 | |
| 裏面パネル | 鋼板 石こうボード裏貼り | 焼付塗装 | ||
| 充填材 | ロックウール 80kg/㎥ 50t | ー | ||
| 中遮音タイプ スライド扉 |
表面パネル | 鋼板 石こうボード裏貼り | 焼付塗装 | |
| 裏面パネル | 鋼板 石こうボード裏貼り | 焼付塗装 | ||
| 充填材 | なし | ー | ||
| 中遮音タイプ 開き扉 |
表面パネル | 鋼板 | 焼付塗装 | |
| 裏面パネル | 鋼板 | 焼付塗装 | ||

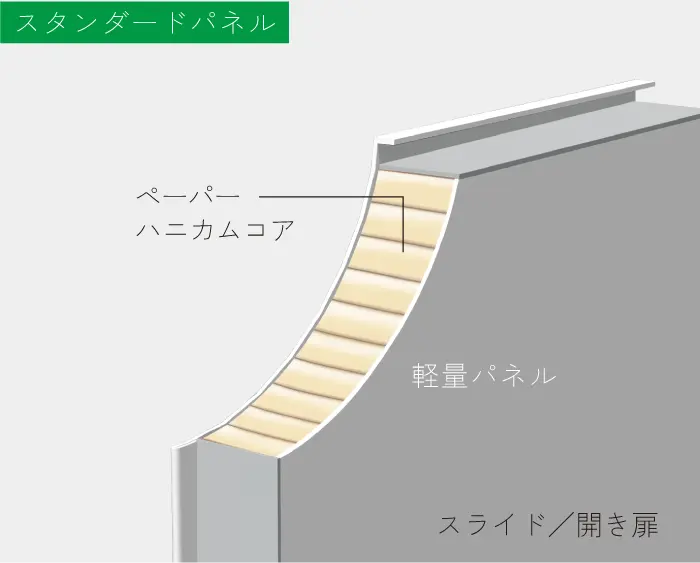

| 芯材 | ペーパーハニカムコア／難燃ハニカムコア（オプション） | ー | ||
| スタンダードタイプ スライド扉 開き扉 |
表面パネル | 鋼板 | 焼付塗装 | |
| 裏面パネル | 鋼板 | 焼付塗装 | ||
| 芯材 | ペーパーハニカムコア／難燃ハニカムコア（オプション） | ー | ||
| 軽量タイプ スライド扉 開き戸 |
表面パネル | 鋼板 | 焼付塗装 | |
| 裏面パネル | 鋼板 | 焼付塗装 | ||
| 芯材 | ペーパーハニカムコア／難燃ハニカムコア（オプション） | ー | ||
| ロック | （標 準） | シブタニEL-35V | 亜鉛ダイカスト（ZDC） | シルバー塗装仕上げ |
| （標 準） | ベストNo.295 | 亜鉛・ステンレス | 軽量タイプのみ※ | |
| （その他） | タキゲンA-247-2 | 亜鉛ダイカスト（ZDC） | クロムめっき仕上げ | |
| （その他） | タキゲンA-172-3 | 亜鉛ダイカスト（ZDC） | クロムめっき仕上げ 高遮音タイプのみ※ |
|
※木目調鋼板（DT1、DP2、DV5）については、目地巾6〜8mm設定の上であれば、ヘミング曲げ、C曲げ供PW1200まで対応可能
軽量タイプは表面材に関わらずPW1150まで対応可能
木目調鋼板=大日本印刷㈱ エリオ鋼板0.6t 石こうボード12.5t裏貼り
SMP（高遮音タイプ・中遮音タイプ・スタンダードタイプ）モジュール／製作可能寸法
単位:（mm）
| PW | （CH） | パネル高さ | |
|---|---|---|---|
| 制作範囲 | 700〜1200 | 2200〜3000 | 2115〜2915 |
※木目調鋼板 （標準DT1、DP2、DV5）は、スライドメンテナンスパネルのパネル曲げ形状（ヘミング曲げ・C曲げ）で6〜8mm巾の目地を取った場合は、PW=1200まで対応可能。
PWGa・PWVTなどは、無目地及びヘミング曲げ形状の違いにより、PW=1150までなのでご注意ください。
※ロックについては、スライドメンテナンスパネルの使用上、開き扉裏側から解錠操作を可能とする種類を標準としています。
標準ロック：シブタニ EL-35V
そ の 他：タキゲン A-247-2
：タキゲン A-172-3（高遮音タイプのみ）
特殊ロック機構の入ったものは、裏面から解錠操作ができません。 例：タキゲンA-310
※中遮音タイプ開き扉及びスタンダードタイプ開き扉・スライド扉の標準仕様は、不燃仕様ではありません。
下記の軽量タイプ注4）を参照ください。
SMP（軽量タイプ）モジュール／製作可能寸法
単位:（mm）
| PW | （CH） | パネル高さ | |
|---|---|---|---|
| 制作範囲 | 700〜1150 | 2200〜3000 | 2115〜2915 |
※軽量タイプは、表面材を裏面まで曲げた構造のため、最大PWが1150mmとなるのでご注意ください。
※パネルの曲げ形状はヘミング曲げは対応できないのでC曲げのみとなります。 ヘミング曲げの目地納まりをご要望の場合はスタンダードタイプで対応可能です。
※ロックはパネルの目地部分で操作するベスト No.295 ハイドロックを標準としています。 全て同一キーとなり、キー違い・MK対応は出来ません。 ※標準仕様のスライド扉・開き扉は不燃仕様ではありません。
オプションで芯材を難燃ハニカムコアに変更することにより不燃仕様にすることができます。 ただし、下記２種の表面仕上げの場合、不燃認定の仕様により裏面の仕上げは制限されるのでご注意ください。 表面 木目調鋼板 ：裏面 カラー鋼板(WH色) 表面 ホワイトボードシート貼り（SECCに直貼り）：裏面 カラー鋼板(WH色)
